| Brand Name: | HangTuo |
| Model Number: | SDE7 |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

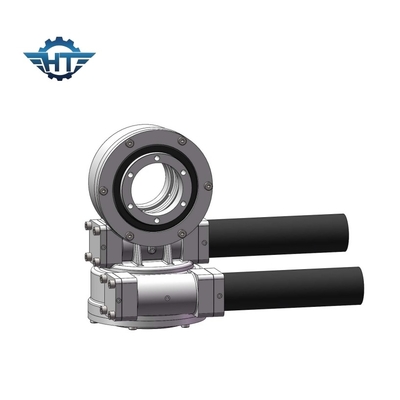

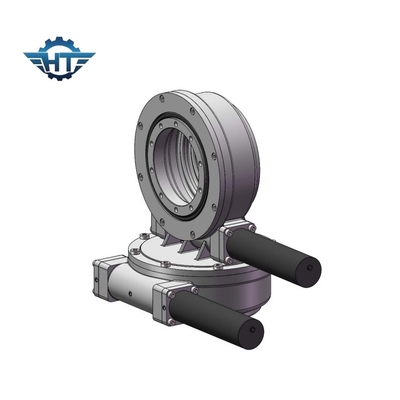

Sde7 ดับเบอร์เวิร์มเกียร์ ไดรฟ์โซลาร์สลิว พร้อมมอเตอร์เกียร์ดาวเคราะห์ 24 Vdc สําหรับเครื่องติดตาม
Worm Gear ไดรฟ์ดวงอาทิตย์คําอธิบาย
เครื่องขับเคลื่อนหมุนเป็นกล่องเกียร์ที่สามารถรองรับภาระ radial และ axial ได้อย่างปลอดภัย รวมถึงส่งแรงหมุนในการหมุน. การหมุนสามารถอยู่ในแกนเดียว หรือหลายแกนด้วยกันเครื่องขับเคลื่อนหมุนถูกทําโดยการผลิตเกียร์หมุน, ปิด, บ้าน, มอเตอร์และส่วนช่วยอื่น ๆ และประกอบพวกเขาในกล่องเกียร์รวม
การขับเคลื่อนแบบสเลวิงถูกนําไปใช้อย่างกว้างขวางในรถยนต์เรนด้าร์แบบโมดูล เครน อุปกรณ์จับไม้ แพลตฟอร์มการทํางานทางอากาศ ระบบติดตามแสงอาทิตย์ ระบบพลังงานลม เป็นต้น
การขับเคลื่อนแบบสเวนดิ่งเหมาะสําหรับพื้นที่ขนาดสูง และประสิทธิภาพของการผลิตพลังงานจะเพิ่มขึ้นมากกว่า 35% ซึ่งจะช่วยเพิ่มประสิทธิภาพของระบบการผลิตพลังงานแสงอาทิตย์ได้อย่างสําคัญ
สําหรับระบบติดตามแสงอาทิตย์แบบแนวราบแกนเดียว หม้อหลักของแผ่นแสงอาทิตย์จะปรับมุมเพื่อติดตามมุมลดความช้าอย่างแม่นยําชนิดของการขับเคลื่อนหมุนนี้ถูกนําไปใช้สําหรับพื้นที่ Latitudes ต่ํา.
โดยการนําสวิงเบียริงเป็นองค์ประกอบหลักของมัน, การขับเคลื่อนสวิงสามารถรับแรงแกน, แรงรัศมีและแรงหมุนพร้อมกัน. การขับเคลื่อนสวิงถูกนําไปใช้อย่างแพร่หลายในระบบติดตามแสงอาทิตย์.
ระบบติดตามพลังแสงอาทิตย์แบ่งออกเป็น ระบบติดตามพลังแสงอาทิตย์แนวราบแกนเดียว, ระบบติดตามพลังแสงอาทิตย์แกนเดียวที่เลื่อน และ ระบบติดตามพลังแสงอาทิตย์แกนสอง
เครื่องขับเคลื่อนที่ใช้ในระบบติดตามพลังแสงอาทิตย์เป็นหลัก ๆ มีแกนเดียว (ซีรีส SE), แกนสอง (ซีรีส SDE) และแบบตั้ง (ซีรีส VE) และแบบที่ใช้กันทั่วไปที่สุดคือ SE3, SE5, SE7,SE9; SDE3, SDE7, VE7, VE9
วิธีการเลือกขนาดที่เหมาะสมของการขับเคลื่อนหมุน?
การเลือกขนาดที่เหมาะสมของการขับเคลื่อนสเวนดิ่งเพื่อหลีกเลี่ยงจากไม่เพียงแค่การขาดประสิทธิภาพหรือผลประกอบการที่เกินมีบทบาทสําคัญในการบรรลุการแก้ไขที่ประหยัด
กรุณาแจ้งข้อมูลต่อไปนี้ เพื่อเลือกเครื่องขับเคลื่อนที่เหมาะสม:
1. การขอ
2ถ้าคุณไม่เข้าใจข้อมูลนั้น คุณแค่บอกเราถึงภาระ เช่น น้ําหนักของแผ่นและพับติดตั้งบนเครื่องยนต์หมุนของเรา
3ขนาดของภาระและลมแรงที่สุดในพื้นที่ของคุณในช่วง 10 ปีที่ผ่านมา ซึ่งใช้ในการคํานวณว่าการขับเคลื่อนที่เราแนะนําสามารถรับภาระสูงสุดเมื่อมีลมแรง
4. ความเร็วการออกที่คุณต้องการ ซึ่งจะช่วยให้เราแนะนําเครื่องยนต์ที่เหมาะสมกับคุณ
5. ข้อมูลอื่น ๆ เช่น การตอบโต้, ความต้องการระดับ IP เป็นต้น
ข้อมูลเทคนิคของ SDE Slew ไดรฟ์
| รุ่น | อัตราส่วน | คมปอร์ตการออกแบบชื่อ (N.m) | ทอร์คเลี้ยว ((N.m) | คันหมุนการยึด ((N.m) | อัตราการบด | อุตสาหะ | ประสิทธิภาพ | ความแม่นยํา (°) | การล็อคตัวเอง | น้ําหนัก (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12 นิ้ว | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17 นิ้ว | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21 นิ้ว | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25 นิ้ว | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
