รายละเอียดสินค้า:
|
| แบบอย่าง: | 3 นิ้ว | อัตราทดเกียร์: | 31:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | พิมพ์: | ชุดแนวนอน |
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ | บริการ OEM: | มีอยู่ |
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | คนขับรถ: | มอเตอร์เกียร์ 24V |
| เน้น: | hydraulic slew motor,solar tracker drive |
||

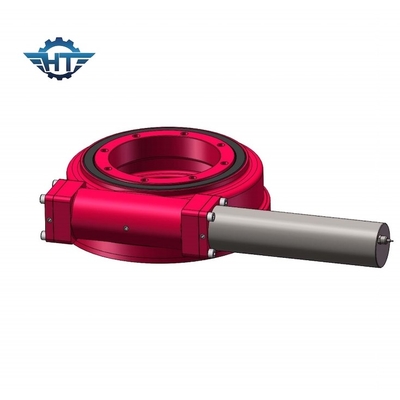

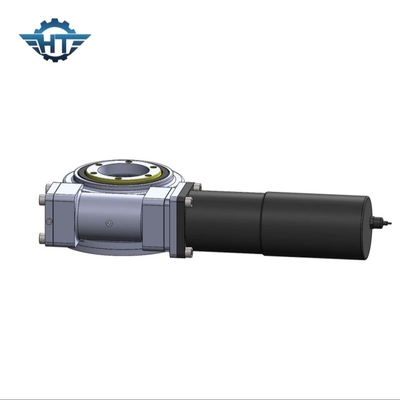

แรงบิดสูง SE5 Solar Slew Drive CE รับรองการล็อคตัวเองสำหรับระบบติดตามแสงอาทิตย์
คำอธิบายไดรฟ์ SE5 Solar Slew
ระบบขับเคลื่อนหนอนสังหารเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยวงแหวนแกว่ง บ้าน ฐาน และหนอนยูนิตนี้นำข้อดีของ Slewing Ring และ Worm มารวมไว้ในยูนิตเดียว
เหมาะสำหรับการใช้งานที่ต้องการการหมุนช้าโดยต่อเนื่องหรือการเคลื่อนไหวที่สามารถรับน้ำหนักรวมกันได้ผลิตภัณฑ์นี้มีขนาดมาตรฐานสำหรับการต่อพ่วงกับมอเตอร์ไฟฟ้าหรือไฮดรอลิก ตลอดจนการต่อพ่วงทั้งระบบกับอุปกรณ์
เนื่องจากความกะทัดรัด ความแข็งแกร่งสูง และข้อดีอื่นๆ ที่กล่าวถึง ระบบขับเคลื่อนตัวหนอนจึงถูกนำมาใช้ในอุปกรณ์ต่างๆ เช่น แท่นประกอบแบบเคลื่อนที่ ระบบดาวเทียม เครนยกของแบบไฮดรอลิกบนรถขนส่งสินค้า เครนสำหรับเรือเดินทะเลขนาดเล็ก บันไดหมุนที่ยืดออกได้ ในชุดล้อขนาดใหญ่ ผู้ขนส่งพอร์ทัลทางทะเล
ข้อมูลทางเทคนิคของ SE Model Slewing Drives
| แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน(กิโลนิวตัน) | โหลดรัศมี(กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ(°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
ข้อดี
1. หมุนได้ 360 องศา
2. การต่อมอเตอร์ขับจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์ผู้ผลิตกำหนดไว้ล่วงหน้าแล้วจากโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเอง;ดังนั้นจึงไม่จำเป็นต้องใช้เบรก
7. วิธีการสตาร์ทและหยุดที่ง่ายและคล่องแคล่ว
