รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | แนวตั้ง 5 นิ้ว |
|---|---|---|---|
| รูปร่างลักษณะ: | ตัวหนอนและตัวหนอน | การรับประกัน: | 3 ปี |
| โอเอ็ม: | มีอยู่ | การสนับสนุนทางเทคนิค: | ชีวิตทั้งชีวิต |
| แอปพลิเคชัน: | สถานี CSP | อัตราส่วน: | 37:1 |
| เน้น: | ไดรฟ์แกว่งแนวตั้งแกนเดี่ยว,ไดรฟ์แกว่งแนวตั้ง 5 นิ้ว,ไดรฟ์แกว่งแนวตั้งพร้อมสเต็ปเปอร์มอเตอร์ |
||

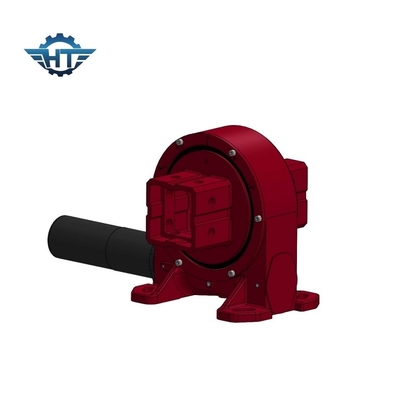

ไดรฟ์ Slew แกนเดี่ยวแนวตั้ง 5 นิ้วที่เชื่อถือได้พร้อมสเต็ปเปอร์มอเตอร์สำหรับสถานี CSP
คำอธิบายไดรฟ์ Slew แกนเดี่ยว
ข้อมูลจำเพาะ: ขนาดรุ่นพื้นฐานของเราให้ช่วงประสิทธิภาพตั้งแต่ 1,500 นิวตันเมตรถึง 11,200 นิวตันเมตรของแรงบิดจับ 100Nm ถึง 20,000 นิวตันเมตรของแรงบิดเอาท์พุต 5,000 นิวตันเมตรถึง 89,000 นิวตันเมตรของแรงบิดในการเอียง และอัตราส่วนลดกระปุกเกียร์ที่ 30:1 ถึง 150:1การติดกระปุกเกียร์ของดาวเคราะห์ อัตราทดเกียร์อาจสูงขึ้นอีกสามารถติดตั้งไดรฟ์ในแนวนอน แนวตั้ง หรือหลายแกนรวมกันได้
ความน่าเชื่อถือ: ไดรฟ์แกว่งสองแกน SDE ของเรามีอายุการใช้งาน 30 ปีในการวางตำแหน่ง 3D ที่แม่นยำไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวเรารับรองส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001, การรับรอง CE เพื่อยืดอายุภาคสนามให้สูงสุด
ประสิทธิภาพ: ไดรฟ์เหวี่ยงของเราใช้เทคโนโลยีหนอนนาฬิกาทรายที่จดสิทธิบัตรเพื่อให้การควบคุมและการสนับสนุนการเคลื่อนไหวสูงสุดเฟืองตัวหนอนของเรายึดฟัน 5 ถึง 11 ซี่บนแนวพิทช์ของเฟืองวงแหวนจากสกรูนาฬิกาทราย ซึ่งมีการยึดเกาะของฟันที่สูงกว่าตัวหนอนมาตรฐาน ทำให้กระปุกเกียร์มีความมั่นคงและแข็งแรงยิ่งขึ้นเรียนรู้เพิ่มเติมเกี่ยวกับเทคโนโลยีนาฬิกาทราย
การใช้งาน: แอปพลิเคชันไดรฟ์แกว่งที่ใช้บ่อยที่สุดสำหรับไดรฟ์แกว่งแกนคู่คือเครื่องติดตามแสงอาทิตย์แบบสองแกน เช่น ฮีลิโอสแตทและโฟโตโวลตาอิกแบบเข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่นๆ เช่น ลิฟต์ยานยนต์ ตัวกำหนดตำแหน่งแขนหุ่นยนต์ และอุปกรณ์บนเวที
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
คุณสมบัติ
โดยการนำหนอนนาฬิกาทรายมาใช้ ไดรฟ์มีคุณสมบัติดังต่อไปนี้:
1) แรงบิดเอาต์พุตที่สูงขึ้นและภาระการถือครอง
2) ความแม่นยำในการติดตามสูงสุด
3) ความต้านทานการกัดกร่อนที่แข็งแกร่งและการปิดผนึกที่มีประสิทธิภาพ
วิธีการเลือกขนาดของไดรฟ์แกว่งที่เหมาะสม?
การเลือกขนาดที่เหมาะสมของไดรฟ์แกว่งเพื่อหลีกเลี่ยงการไม่เพียงแค่ประสิทธิภาพที่ไม่เพียงพอหรือการเกินประสิทธิภาพเท่านั้นที่มีบทบาทสำคัญในการบรรลุโซลูชันที่คุ้มค่า
โปรดให้ข้อมูลต่อไปนี้แก่เราเพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:
1. ใบสมัคร
2. ต้องใช้แรงบิดเอาต์พุตหากคุณไม่ทราบข้อมูลที่ชัดเจน เพียงบอกน้ำหนักบรรทุก เช่น น้ำหนักของแผงและโครงยึดบนไดรฟ์แกว่งของเรา
3. ขนาดโหลดและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในช่วง 10 ปีที่ผ่านมา ซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับโหลดแม็กเซียมได้หรือไม่เมื่อมีลมแรง
4. ความเร็วในการส่งออกที่คุณต้องการซึ่งจะช่วยให้เราสามารถแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณ
5. ข้อมูลอื่นๆ เช่น ฟันเฟือง ความต้องการเกรด IP เป็นต้น
