รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | หมายเลขรุ่น: | SE14 |
|---|---|---|---|
| พิมพ์: | ตัวหนอนและตัวหนอน | เวลาชีวิต: | 30 ปี |
| OEM: | มีอยู่ | แอปพลิเคชัน: | โรงไฟฟ้าเข้มข้น |
| อัตราส่วน: | 85:1 | ที่อยู่อาศัยล้อมรอบ: | ใช่ |
| เน้น: | slewing ring drive,small slew drive |
||

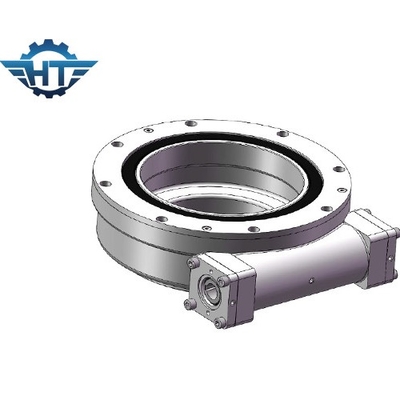

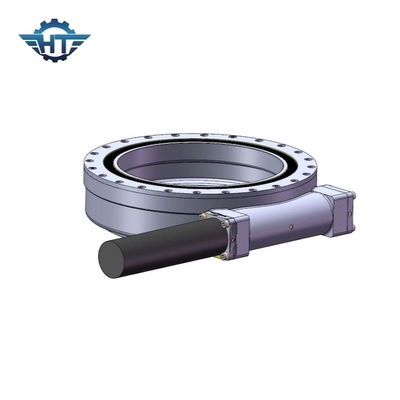

แกนเดี่ยว 14 นิ้วล็อคตัวเอง Slew Drive Gearbox พร้อมสเต็ปเปอร์มอเตอร์สำหรับโรงไฟฟ้าเข้มข้น
ไดรฟ์ Slew ล็อคตัวเอง Description
แอปพลิเคชั่นไดรฟ์แกว่งที่พบบ่อยที่สุดสำหรับไดรฟ์แกว่งแกนเดียวคือระบบติดตามแสงอาทิตย์แกนเดี่ยวในแนวนอนระบบติดตามแกนเดียวเป็นหน่วยพลังงานชนิดหนึ่งที่สามารถให้แผงโซลาร์เซลล์หันไปทางดวงอาทิตย์จากตะวันออกไปตะวันตกและทำให้แสงจากแสงอาทิตย์ส่องแผงโซลาร์เซลล์ในแนวตั้งเมื่อเคลื่อนที่ไดรฟ์แกว่งแกนเดียวสามารถปรับปรุงความแม่นยำในการติดตามและประสิทธิภาพการผลิตพลังงาน ซึ่งหมายความว่าไดรฟ์แกว่งแกนเดียวสามารถสร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวไดรฟ์หมุนแกนเดี่ยวสำหรับ PV สามารถติดตั้งในแนวตั้งได้
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
ลักษณะและข้อดี
1. ความแม่นยำสูงเพื่อให้ระบบติดตามโดยอัตโนมัติในลักษณะที่มีความแม่นยำสูงขึ้น
2. เพื่อให้ได้กำลังขับมากกว่าระบบติดตั้งแบบตายตัวประมาณ 45%
3. ติดตั้งง่ายและจัดการ
4. บำรุงรักษาง่าย
พื้นที่สมัคร
ไดรฟ์แกว่งนั้นสมบูรณ์แบบสำหรับสถานการณ์ที่ต้องการทั้งการถือน้ำหนักและแรงบิดในการหมุนจากกระปุกเกียร์เดียวกันการใช้งานทั่วไป ได้แก่ เครื่องติดตามแสงอาทิตย์ กังหันลม จานดาวเทียมและเรดาร์ เครนรถบรรทุก รถยก อุปกรณ์เอนกประสงค์ อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน รถยกยาง รถขุด และลิฟต์ยานยนต์
วิธีการเลือกขนาดของไดรฟ์แกว่งที่เหมาะสม?
การเลือกขนาดที่เหมาะสมของไดรฟ์แกว่งเพื่อหลีกเลี่ยงการไม่เพียงแค่ประสิทธิภาพที่ไม่เพียงพอหรือการเกินประสิทธิภาพเท่านั้นที่มีบทบาทสำคัญในการบรรลุโซลูชันที่คุ้มค่า
โปรดให้ข้อมูลต่อไปนี้แก่เราเพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:
1. ใบสมัคร
2. ต้องใช้แรงบิดเอาต์พุตหากคุณไม่ทราบข้อมูลที่ชัดเจน เพียงบอกน้ำหนักบรรทุก เช่น น้ำหนักของแผงและโครงยึดบนไดรฟ์แกว่งของเรา
3. ขนาดโหลดและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในช่วง 10 ปีที่ผ่านมา ซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับโหลดแม็กเซียมได้หรือไม่เมื่อมีลมแรง
4. ความเร็วในการส่งออกที่คุณต้องการซึ่งจะช่วยให้เราสามารถแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณ
5. ข้อมูลอื่นๆ เช่น ฟันเฟือง ความต้องการเกรด IP เป็นต้น
