รายละเอียดสินค้า:
|
| วัสดุ: | QT | หมายเลขรุ่น: | SDE21" |
|---|---|---|---|
| พิมพ์: | ตัวหนอนและตัวหนอน | เวลาชีวิต: | 30 ปี |
| โอเอ็ม: | มีอยู่ | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ |
| อัตราส่วน: | 125:1 | ที่อยู่อาศัยล้อมรอบ: | ใช่ |
| เน้น: | slewing ring drive,worm drive motor |
||

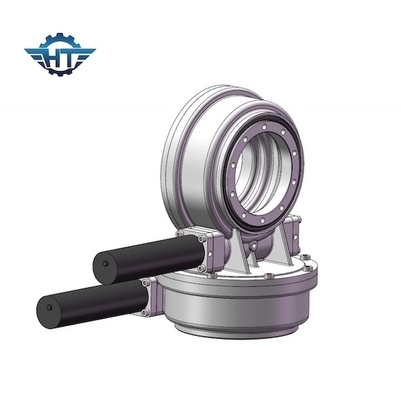

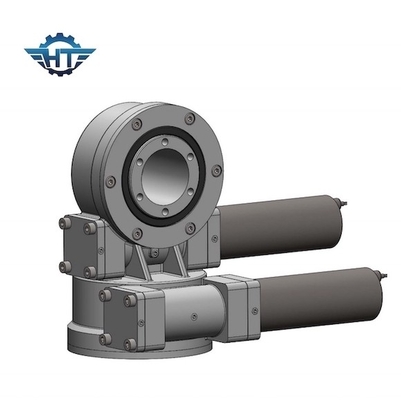

Helical Gear Enclosed Housing แกนหมุนสองแกน Slew Drive รุ่น SDE21 พร้อมมอเตอร์ AC 380 สำหรับ Solar Tracker
ไดรฟ์ Slew แบบสองแกนแบบปิดล้อมคำอธิบาย
ไดรฟ์ Slew ใช้เทคโนโลยีหนอนนาฬิกาทรายที่จดสิทธิบัตรเพื่อให้การควบคุมและการสนับสนุนการเคลื่อนไหวสูงสุดเฟืองตัวหนอนของเรายึดฟัน 5 ถึง 11 ซี่บนแนวพิทช์ของเฟืองวงแหวนจากสกรูนาฬิกาทราย ซึ่งมีการยึดเกาะของฟันที่สูงกว่าตัวหนอนมาตรฐาน ทำให้กระปุกเกียร์มีความมั่นคงและแข็งแรงยิ่งขึ้นเรียนรู้เพิ่มเติมเกี่ยวกับเทคโนโลยีนาฬิกาทราย
แอปพลิเคชันไดรฟ์แกว่งที่ใช้บ่อยที่สุดสำหรับไดรฟ์แกว่งแกนคู่คือเครื่องติดตามแสงอาทิตย์แบบสองแกน เช่น ฮีลิโอสแตทและโฟโตโวลตาอิกแบบเข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่นๆ ได้แก่ ลิฟต์รถยนต์ ตัวกำหนดตำแหน่งแขนหุ่นยนต์ และอุปกรณ์บนเวที
ข้อมูลจำเพาะ Positioner สองแกน SDE
ไดรฟ์สวิงแบบสองแกน SDE รับประกันอายุการใช้งาน 30 ปีของตำแหน่ง 3D ที่แม่นยำไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวเรารับรองส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001, การรับรอง CE เพื่อยืดอายุภาคสนามให้สูงสุด
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
การทำงานเทป (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
แอปพลิเคชั่น
การออกแบบ azimuth & Elevation ที่รวมและล้อมรอบสามารถปรับปรุงความแม่นยำในการติดตามและประสิทธิภาพการผลิตพลังงาน
