รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | VE9 |
|---|---|---|---|
| อัตราทดเกียร์: | 61:1 | จัดอันดับแรงบิดเอาท์พุท: | 7320 นิวตันเมตร |
| ถือแรงบิด: | 55000 นิวตันเมตร | แรงบิดเอียง: | 16300 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | แอปพลิเคชัน: | ระบบติดตาม PV |
| เน้น: | hydraulic slew motor,slewing gear |
||

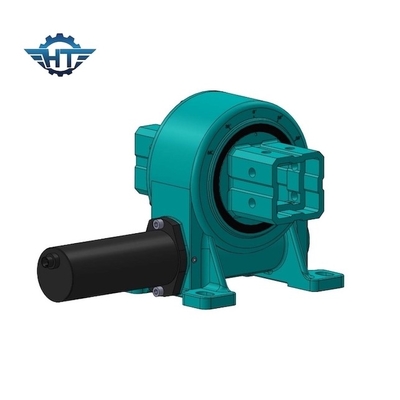

110mm Square Output VE9 Solar Slew Drive ติดตั้งและบำรุงรักษาง่ายสำหรับระบบติดตาม PV
เอาต์พุตสแควร์ VE9 Solar Slew Drive Description
ไดรฟ์แกว่งเฟืองตัวหนอนเป็นโซลูชันที่คุ้มค่าและเหมาะสมที่สุดสำหรับตัวติดตาม PV แบบแกนเดียวได้รับการออกแบบ ทดสอบ และรับประกันความถูกต้องและประสิทธิภาพตลอดอายุการใช้งาน 30 ปี
เมื่อเทียบกับตัวติดตาม PV แบบตายตัวซึ่งสามารถสร้างระดับพลังงานสูงสุดได้ก็ต่อเมื่อดวงอาทิตย์อยู่ในมุมที่เหมาะสมกับแผงควบคุมเท่านั้น เครื่องติดตาม PV อาจมุ่งตรงไปยังดวงอาทิตย์ตั้งแต่พระอาทิตย์ขึ้นถึงพระอาทิตย์ตก
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
ข้อดี
1. การหมุน ±60° ฮาร์ดสต็อป/ฮาร์ดลิมิตภายในไดรฟ์ในกรณีที่ซอฟต์แวร์ควบคุมล้มเหลว
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์นี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
