รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | แกนเดี่ยว 5 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 37:1 | จัดอันดับแรงบิดเอาท์พุท: | 962 นิวตันเมตร |
| ถือแรงบิด: | 30 kNm | แรงบิดเอียง: | 6 kNm |
| ประสิทธิภาพ: | 40% | อุณหภูมิในการทำงาน: | -30℃～+80℃ |
| เน้น: | slewing ring drive,worm drive motor |
||

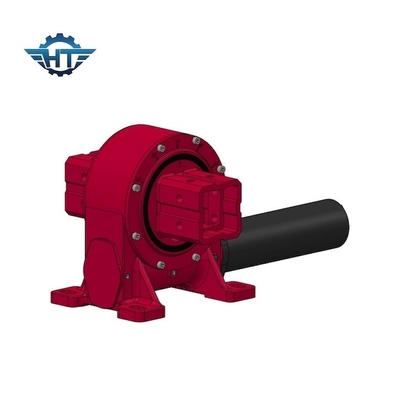

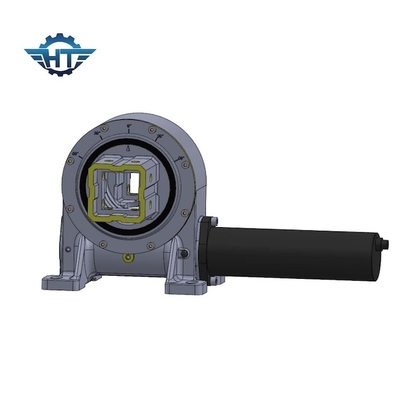

ไดรฟ์แกว่งเกียร์หนอน VE5 แบบปิดสำหรับระบบติดตามดวงอาทิตย์ GPS แบบแกนเดี่ยว
Worm Gear Slewing Drive คำอธิบาย
ไดรฟ์แกว่งของ Hangtuoประกอบด้วยตัวเรือน, ตลับลูกปืนแกว่ง, ซีล, ตัวหนอนห่อหุ้มด้วยอะไหล่บางส่วนที่เสร็จสมบูรณ์นอกจากนี้เรายังสามารถผลิตมอเตอร์ไฟฟ้าและมอเตอร์ไฮดรอลิกที่ใช้สำหรับไดรฟ์แกว่ง ซึ่งสามารถเคลื่อนที่ตามทิศทางตามเข็มนาฬิกาและหมุนตามเข็มนาฬิกาทวนเข็มนาฬิกาได้
รุ่น:VE5
สมุฏฐาน: ฉางโจว ประเทศจีน
ยี่ห้อ: HT
ชนิด:สิ่งที่ส่งมาด้วย
วัสดุ:QT
แรงบิดเอาต์พุต: 962 Nm
แรงบิดช่วงเวลาการเอียง: 6000 Nm
แรงบิดถือ: 30 kN.m
พิกัดแกนแบบสถิต:16 KN
เรเดียลเรตติ้งคงที่:27 KN
อัตราทดเกียร์: 37:1
ประสิทธิภาพ: 40%
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ข้อดี
1. โมเมนต์พลิกกลับแรงตามวงแหวนแกว่ง
2. ใช้เวิร์มไดรฟ์ที่ห่อหุ้ม
3. ขับของที่ใหญ่ขึ้นเพื่อใช้การสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ที่ดีขึ้น
