รายละเอียดสินค้า:
|
| แบบอย่าง: | SDE7" | อัตราทดเกียร์: | 57:1 |
|---|---|---|---|
| พิกัดเอาต์พุตแรงบิด: | 2000 นิวตันเมตร | ถือแรงบิด: | 13500 นิวตันเมตร |
| แรงบิดเอียง: | 7500 นิวตันเมตร | ประสิทธิภาพ: | 40% |
| โหลดตามแนวแกน: | 34 กิโลนิวตัน | โหลดเรเดียล: | 58 กิโลนิวตัน |
| เน้น: | hydraulic slew motor,slewing gear |
||

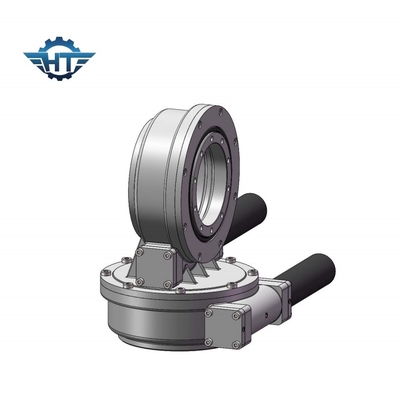

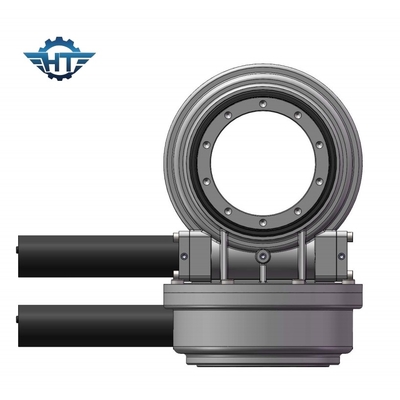

SDE Dual Axis Solar Slew Drive พร้อมตัวลดดาวเคราะห์ อายุการใช้งานยาวนานสำหรับ Solar Trackers
คำอธิบายไดรฟ์แกว่งแกนคู่
SDE7 ไดรฟ์แบบเลื่อนสองแกนขนาด 7 นิ้วเหมาะสำหรับสถานการณ์ที่ต้องการติดตามดวงอาทิตย์ตลอดเวลาตั้งแต่พระอาทิตย์ขึ้นถึงพระอาทิตย์ตกสามารถเพิ่มกำลังการผลิตพลังงานการใช้งานโดยทั่วไป ได้แก่ เครื่องติดตามแสงอาทิตย์แบบแกนคู่ นอกจากนี้ยังสามารถนำไปใช้กับจานดาวเทียมและจานเรดาร์ ซึ่งเป็นเครื่องจักรที่ต้องเคลื่อนที่ 360 องศาทั้งสองทิศทาง
ข้อมูลประสิทธิภาพทางเทคนิคของ SDE Model Slew Drive
| แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน(กิโลนิวตัน) | โหลดรัศมี(กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ(°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57:1 | 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
ประเภทของระบบติดตามพลังงานแสงอาทิตย์แบบ Slew Drive
1) แก้ไขความเอียงที่เหมาะสมที่สุด
ที่ละติจูดต่ำ การเพิ่มขึ้นของการผลิตไฟฟ้าจะน้อยมากเนื่องจากความเอียงที่เหมาะสมที่ต่ำกว่า (เช่น 8° แทบจะไม่เพิ่มขึ้นเลย)ที่ละติจูดสูง ความเอียงที่เหมาะสมจะมีขนาดใหญ่ และปริมาณไฟฟ้าที่ผลิตได้จะสูงกว่ามาก (เช่น ประมาณ 25% ที่ 50°)
2) แกนเดี่ยวแบน
ติดตามการเปลี่ยนแปลงของมุมตกกระทบภายในหนึ่งวันของดวงอาทิตย์ และอัตราการเพิ่มขึ้นของการผลิตไฟฟ้าที่ละติจูดต่ำนั้นดีกว่าที่ละติจูดสูงอย่างเห็นได้ชัดเป็นที่เชื่อกันโดยทั่วไปว่าการติดตามแกนเดียวแบบราบนั้นเหมาะสมกว่าสำหรับการใช้ละติจูดที่ต่ำกว่า 30°
3) แกนเดี่ยวเฉียง
เหมาะสำหรับละติจูดสูง
4) การติดตามแบบสองแกน
แนวทางนี้เป็นการเพิ่มการผลิตไฟฟ้าที่เพิ่มขึ้นอย่างชัดเจน เนื่องจากการติดตามการเปลี่ยนแปลงมุมตกกระทบของดวงอาทิตย์ภายในหนึ่งวันและภายในหนึ่งปี
5) ปรับคงที่
ประเภทนี้ขึ้นอยู่กับการเปลี่ยนแปลงของมุมตกกระทบภายในหนึ่งปีของดวงอาทิตย์เพื่อปรับความเอียงของฉากยึด เพื่อให้ได้การผลิตไฟฟ้าที่เพิ่มขึ้น
ความแตกต่างพื้นฐานที่สุดระหว่างวิธีการติดตั้งแบบต่างๆ คือความแตกต่างในการผลิตกระแสไฟฟ้าที่นำมาแน่นอนว่าจะมีความแตกต่างในการลงทุนเริ่มต้นและค่าบำรุงรักษาในการดำเนินงาน
ตัวลดดาวเคราะห์เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการแรงบิดสูงในบรรจุภัณฑ์ขนาดเล็กและเพลาส่งออกที่มีการจัดเรียงแกนร่วม
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006
