รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบ: | SDE12 |
|---|---|---|---|
| พิมพ์: | ตัวหนอนและตัวหนอน | การรับประกัน: | 3 ปี |
| โอเอ็ม: | มีอยู่ | การสนับสนุนทางเทคนิค: | ชีวิตทั้งชีวิต |
| แอปพลิเคชัน: | ระบบสุริยะดวงอาทิตย์สองแกน | อุณหภูมิในการทำงาน: | -30～+120 องศาเซลเซียส |
| เน้น: | slewing ring drive,small slew drive |
||

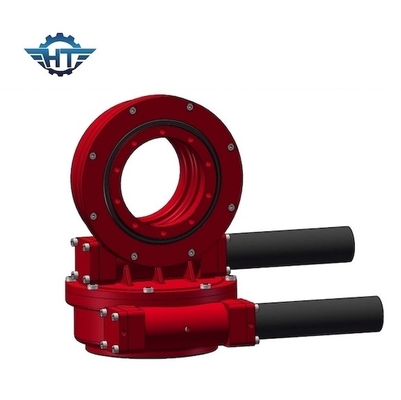

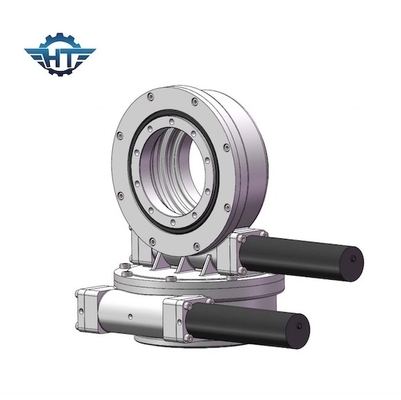

อัตราทดเกียร์ 78 / 1 SDE12 ไดรฟ์ Slew แกนคู่แบบสองแกนสำหรับระบบสุริยะแบบสองแกน
ไดรฟ์เหวี่ยงสองแกน (ประเภท SDE) － ตัวติดตามโซลาร์เซลล์
การออกแบบซีรีส์ SDE ดูดซับข้อดีของ VE และ SEทิศทาง Azimuth และ Elevation 3D หมุนไปพร้อมกัน
แอปพลิเคชั่นไดรฟ์แกว่งที่พบบ่อยที่สุดสำหรับไดรฟ์แกว่งแกนคู่คือตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และ photovoltaics เข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่นๆ ได้แก่ ลิฟต์รถยนต์ ตัวกำหนดตำแหน่งแขนหุ่นยนต์ และอุปกรณ์บนเวที
ข้อมูลจำเพาะ
ขนาดรุ่นพื้นฐานของเราให้ช่วงประสิทธิภาพตั้งแต่ 1,500 นิวตันเมตรถึง 11,200 นิวตันเมตรของแรงบิดจับ 100Nm ถึง 20,000 นิวตันเมตรของแรงบิดเอาท์พุต 5,000 นิวตันเมตรถึง 89,000 นิวตันเมตรของแรงบิดในการเอียง และอัตราส่วนลดกระปุกเกียร์ที่ 30:1 ถึง 150:1เมื่อติดตั้งกระปุกเกียร์ของดาวเคราะห์ อัตราทดเกียร์ก็จะสูงขึ้นไปอีกสามารถติดตั้งไดรฟ์ในแนวนอน แนวตั้ง หรือหลายแกนรวมกันได้
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
การทำงานเทป (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
ความน่าเชื่อถือ
ไดรฟ์แกว่งแบบสองแกน SDE ของเรามีอายุการใช้งาน 30 ปีในการวางตำแหน่ง 3D ที่แม่นยำไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวเรารับรองส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001, การรับรอง CE เพื่อยืดอายุภาคสนามให้สูงสุด
ประสิทธิภาพ
ไดรฟ์เหวี่ยงของเราใช้เทคโนโลยีหนอนนาฬิกาทรายที่จดสิทธิบัตรเพื่อให้การควบคุมและการสนับสนุนการเคลื่อนไหวสูงสุดเฟืองตัวหนอนของเรายึดฟัน 5 ถึง 11 ซี่บนแนวพิทช์ของเฟืองวงแหวนจากสกรูนาฬิกาทราย ซึ่งมีการยึดเกาะของฟันที่สูงกว่าตัวหนอนมาตรฐาน ทำให้กระปุกเกียร์มีความมั่นคงและแข็งแรงยิ่งขึ้นเรียนรู้เพิ่มเติมเกี่ยวกับเทคโนโลยีนาฬิกาทราย
โดยการนำหนอนนาฬิกาทรายมาใช้ ไดรฟ์มีคุณสมบัติดังต่อไปนี้:
1) แรงบิดเอาต์พุตที่สูงขึ้นและภาระการถือครอง
2) ความแม่นยำในการติดตามสูงสุด
3) ความต้านทานการกัดกร่อนที่แข็งแกร่งและการปิดผนึกที่มีประสิทธิภาพ
วิธีการเลือกขนาดของไดรฟ์แกว่งที่เหมาะสม?
การเลือกขนาดไดรฟ์หมุนที่เหมาะสมเพื่อหลีกเลี่ยงการไม่มีประสิทธิภาพหรือการทำงานที่เกินดุลเท่านั้นมีบทบาทสำคัญในการบรรลุผลการแก้ปัญหาที่คุ้มค่า
โปรดให้ข้อมูลต่อไปนี้แก่เราเพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:
1. ใบสมัคร
2. แรงบิดเอาต์พุตที่ต้องการหากคุณไม่ทราบข้อมูลที่ชัดเจน เพียงบอกน้ำหนัก เช่น น้ำหนักของแผงและโครงยึดบนไดรฟ์แกว่งของเรา
3. ขนาดโหลดและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในช่วง 10 ปีที่ผ่านมา ซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับโหลดแม็กเซียมได้หรือไม่เมื่อมีลมแรง
4. ความเร็วในการส่งออกที่คุณต้องการซึ่งจะช่วยให้เราสามารถแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณ
5. ข้อมูลอื่นๆ เช่น ฟันเฟือง ความต้องการเกรด IP เป็นต้น
