รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบ: | SDE21" |
|---|---|---|---|
| ถือแรงบิด: | 89 kNm | แรงบิดเอียง: | 65 กิโลนิวตันเมตร |
| ประสิทธิภาพ: | 40% | โหลดตามแนวแกน: | 337 กิโลนิวตัน |
| โหลดเรเดียล: | 640 kN | สี: | ตามรหัส Ral |
| เน้น: | slewing ring drive,small slew drive |
||

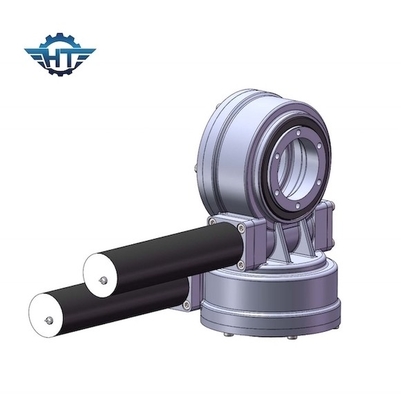

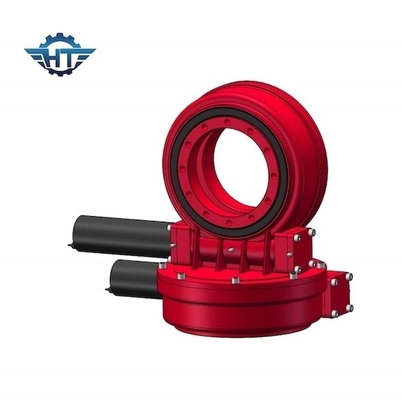

กล่องเกียร์ไดรฟ์ SDE Slew ที่มีเสียงรบกวนต่ำพร้อมแรงบิดสูงสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่
เสียงรบกวนต่ำ SDE Slew Drive Description
เครื่องติดตามแสงอาทิตย์แบบสองแกนประกอบด้วยแท่นเคลื่อนที่ แท่นยึดตายตัว โซ่แบบอนุกรม โซ่แบบขนาน และอุปกรณ์ขับเคลื่อน เช่น ตัวติดตามแสงอาทิตย์แบบแกนคู่ ไดรฟ์แกว่งแพลตฟอร์มที่เคลื่อนที่ได้รับการสนับสนุนโดยห่วงโซ่อนุกรมและขับเคลื่อนด้วยโซ่คู่ขนาน ทำให้เกิดกลไกการติดตามแบบขนานไดรฟ์สังหารสำหรับตัวติดตามแสงอาทิตย์แบบแกนคู่ได้รับการกำหนดค่าให้ขับเคลื่อนโซ่ขนานให้เคลื่อนที่เพื่อขับเคลื่อนแพลตฟอร์มที่เคลื่อนที่เพื่อหมุนรอบแกนแนวตั้งและแนวนอนไดรฟ์หมุนเหวี่ยงติดตามแสงอาทิตย์แบบแกนคู่ของการเปิดเผยปัจจุบันมีพื้นที่ทำงานที่ใหญ่ขึ้น ประสิทธิภาพการติดตามที่ดีขึ้นและข้อดีของความแข็งแกร่งสูง ใช้พลังงานต่ำ แรงบิดในการขับขี่น้อยและความเฉื่อยต่ำ ฯลฯ
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
การทำงานเทป (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
อภิธานศัพท์ของพารามิเตอร์หลัก
แรงบิดช่วงเวลาการเอียง: แรงบิดคือภาระคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดกับศูนย์กลางของตลับลูกปืนแกว่งหาก qorque ที่เกิดจากโหลดและระยะทางมากกว่าแรงบิดของโมเมนต์การเอียงที่กำหนด ไดรฟ์แกว่งจะพลิกคว่ำ
โหลดเรเดียล:โหลดแนวตั้งกับแกนของแบริ่งแกว่ง
โหลดตามแนวแกน:โหลดขนานกับแกนของแบริ่งแกว่ง
ถือแรงบิด:เป็นแรงบิดย้อนกลับ เมื่อไดรฟ์หมุนย้อนกลับและชิ้นส่วนไม่เสียหาย แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดค้าง
ล็อคตัวเอง:เฉพาะเมื่อโหลดเท่านั้น ไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้ จึงเรียกว่าการล็อคตัวเอง
