รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบ: | SDE3" |
|---|---|---|---|
| อัตราทดเกียร์: | 31:1 | สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Hangtuo | สี: | ตามที่ขอ |
| การติดตั้งมอเตอร์: | มอเตอร์ไฟฟ้าและไฮดรอลิก | การรับประกัน: | 5 ปี |
| เน้น: | slewing ring drive,small slew drive |
||

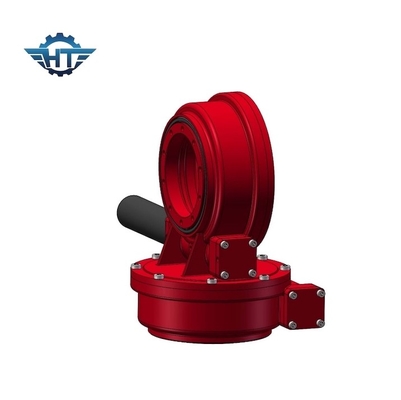

มอเตอร์ AC / DC แบบสองแกนที่ออกแบบตามความต้องการสำหรับระบบติดตามเดี่ยวแบบแบน

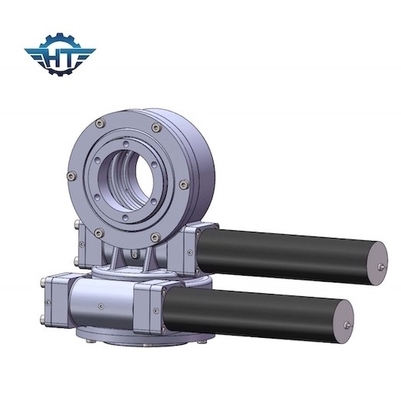

คำอธิบายไดรฟ์ Slew สองแกน
ไดรฟ์แกว่งแกนคู่ SDE3 สำหรับระบบติดตามแสงอาทิตย์ PV, CPV
Hangtuo Slewing Drive เป็นผู้ผลิตการวิจัยและพัฒนาไดรฟ์แกว่งแบบมืออาชีพซึ่งใช้กันอย่างแพร่หลายในพลังงานใหม่ (ระบบติดตามพลังงานแสงอาทิตย์ PV / CPV / CSP แกนเดี่ยวและแกนคู่, พลังงานลม), เครื่องจักรวิศวกรรม (เครื่องจักรก่อสร้างทางเท้า, ท่าเรือและพื้นที่ทำเหมือง ) เครื่องรับสัญญาณดาวเทียมและสาขาอื่นๆ
ในการพัฒนาโปรดักชั่นใหม่ที่ได้รับการปรับปรุงอย่างต่อเนื่อง ไดรฟ์แกว่งของเราได้รับการออกแบบด้วยวงแหวนหมุนและเพลาหนอนนาฬิกาทราย ตั้งแต่จุดสัมผัสแบบดั้งเดิมไปจนถึงการสัมผัสที่พื้นผิวซึ่งมีข้อได้เปรียบของแรงบิดเอาต์พุตที่แข็งแกร่ง การหมุนที่ราบรื่นและความต้านทานการสึกหรอสำหรับตลับลูกปืนในแนวรัศมีที่สูงขึ้น & โหลดตามแนวแกนและแรงบิดโมเมนต์เอียง
มีรูปแบบของการผลิตในบริษัทของเราตั้งแต่ 3'' ถึง 25'' (เส้นผ่าศูนย์กลางร่องน้ำ) ไดรฟ์แกว่งสามารถปรับแต่งเพื่อตอบสนองความต้องการพิเศษสำหรับพลังงานใหม่และการประยุกต์ใช้เครื่องจักรทางวิศวกรรม การผลิตของเราจะถูกเลือกโดยลูกค้าต่างประเทศ และบ้านที่มีคุณภาพและชื่อเสียงที่เชื่อถือได้
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
การทำงานเทป (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
พื้นที่สมัคร
ไดรฟ์แกว่งชุด SDE ของเราส่วนใหญ่ใช้สำหรับระบบติดตามแสงอาทิตย์ PV, STP, CSP
ไดรฟ์แกว่งประเภทอื่นๆ ของเราใช้กันอย่างแพร่หลายในงานก่อสร้าง เช่น รถบรรทุกติดเครน รถกระเช้า แท่นหมุน เครื่องจักรท่าเรือ ยานพาหนะโมดูลาร์ ระบบพลังงานลมขนาดเล็กและการสื่อสารผ่านดาวเทียม รถขนของหนัก อุปกรณ์ตรวจสอบสะพาน แท่นทำงานแบบยืดหดได้ ตัวหมุนตะกร้า ข้อกำหนด, เครนเรือยอชท์, เครื่องผสมปูนซีเมนต์, รถขุด ฯลฯ นอกจากนี้เรายังสามารถจัดหาไดรฟ์แกว่งและแบริ่งแกว่งได้หลายขนาดมอเตอร์ไฮดรอลิกและมอเตอร์กระแสตรงเพื่อให้ตรงกับไดรฟ์แกว่งสินค้าได้ถูกส่งออกไปทั่วโลก
