รายละเอียดสินค้า:
|
| แบบอย่าง: | SE14 | ถือแรงบิด: | 54200 นิวตันเมตร |
|---|---|---|---|
| แรงบิดเอียง: | 68000 นิวตันเมตร | แรงบิดขาออก: | 6550 นิวตันเมตร |
| โหลดตามแนวแกน: | 680 กิโลนิวตัน | โหลดแบบรุนแรง: | 230 Kn |
| ใบรับรอง: | ISO9001, CE | การใช้งาน: | ระบบติดตามแสงอาทิตย์ |
| เน้น: | hydraulic slew motor,solar tracker drive |
||

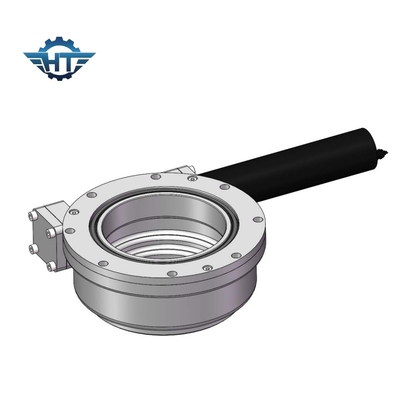

SE Series Worm Gear Slew Drive ที่มีประสิทธิภาพสูงสำหรับระบบติดตามแสงอาทิตย์
คำอธิบายของ SE Slewing Drive
ตลับลูกปืนแกว่ง, ตลับลูกปืนแหวนแกว่ง เนื่องจากเทคโนโลยีได้รับการปรับปรุงให้ดีขึ้น ไดรฟ์แกว่งมากขึ้นจึงใช้เทคโนโลยีหนอนนาฬิกาทราย ซึ่งหนอนมีรูปร่างเพื่อให้มีฟันเฟืองมากขึ้น
การมีส่วนร่วมของฟันที่เพิ่มขึ้นนี้ส่งผลให้มีความแข็งแรง ประสิทธิภาพ และความทนทานมากขึ้น ไดรฟ์แกว่งใช้เทคโนโลยีตัวหนอนมาตรฐาน ซึ่งตัวหนอนจะอยู่ในแนวนอน อัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ระหว่างจำนวนเกลียวบนตัวหนอนและจำนวนฟัน ในเฟืองตัวหนอนหรือเกียร์
ประสิทธิภาพของ SE Series
| แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (กิโลนิวตัน) | โหลดรัศมี (กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1” | 32:1 | 400 | 1,000 | 1800 | 22 | 12 | 40% | ≤0.1 | ใช่ | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | ใช่ | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | ใช่ | 12 |
| 7” | 57:1 | 2543 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | ใช่ | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | ใช่ | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | ใช่ | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | ใช่ | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | ใช่ | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | ใช่ | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | ใช่ | 204 |
การติดตั้ง Slew Drive
1.ทำความสะอาดโครงสร้างการติดตั้ง เช่น จากการเชื่อม การชุบกัลวาไนซ์ คราบสกปรก สิ่งสกปรก ฯลฯ
2. ยกตัวขับเลื่อนด้วยอายโบลต์
3. ไดรฟ์เลื่อนจะต้องติดตั้งในสภาพที่ไม่ได้โหลด
4.ต้องปฏิบัติตามขั้นตอนต่อไปนี้เพื่อหลีกเลี่ยงการเบี่ยงเบนระหว่างแรงขันโบลต์
5.ทาน้ำยาล็อคเกลียวที่เกลียว
6.วางน้ำยาล็อคเกลียวบนช่องว่างเกลียวโดยขอให้ชิ้นส่วนฟิตติ้งจนสุด
7. โหลดสลักเกลียวล่วงหน้าตามขวางดูรูปแบบทั่วไปในภาพร่างด้านล่างว่าสลักเกลียวได้รับแรงบิดตามลำดับแนวขวางอย่างไรเริ่มต้นด้วยวงแหวนในหรือวงแหวนรอบนอกทำแรงบิดตามขวางของสลักเกลียวทั้งหมดถึง 30% ของแรงบิดในการขันจากนั้นทำซ้ำแรงบิดในแนวขวางจนถึง 80% ของแรงบิดในการขันในที่สุดแรงบิดตามขวางถึง 100% ของแรงบิดที่ขัน
มีการใช้งานหลายอย่างที่สามารถใช้ไดรฟ์โรตารี่ได้ เนื่องจากเหมาะสำหรับการใช้งานที่ต้องการโหลดเพื่อรักษากำลังและแรงบิดในการหมุน
การใช้งานสวิงไดรฟ์ทั่วไปรวมถึงแต่ไม่จำกัดเพียง:
1. เครื่องติดตามแสงอาทิตย์
2.กังหันลม
3. ลิฟท์ชาย
4. เครื่องจักรไฮดรอลิค
5.เทเลแฮนด์เลอร์
6. รถขุด
7.ลิฟท์
8.เครน
9.อุปกรณ์เจาะ
10.ยุทโธปกรณ์
