รายละเอียดสินค้า:
|
| วัสดุ: | เหล็กหล่อ | แบบอย่าง: | 6 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 51:1 | ประสิทธิภาพ: | 40% |
| แม่นยำ: | ≤ 0.1 | คนขับ: | มอเตอร์ไฟฟ้า |
| สี: | ขอแล้ว | พิมพ์: | ซิงเกิ้ลแนวตั้ง |
| เน้น: | Rotation Solar Tracker Slew Drive,slew drive for solar tracker,6" Solar Tracker Slew Drive |
||

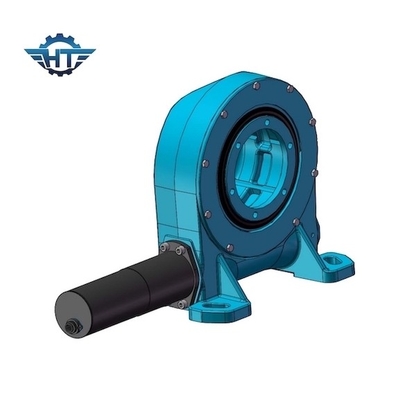

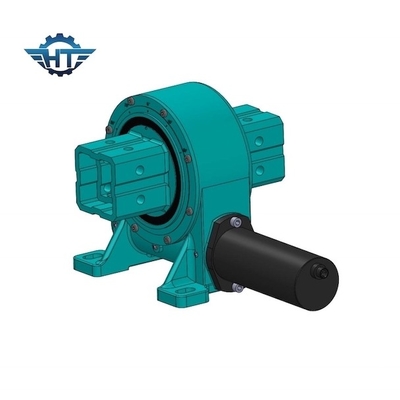

ไดรฟ์แกว่งเฟืองตัวหนอนแบบหมุนวนเต็มวงกลมสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวในแนวตั้ง
ไดรฟ์แกว่งเฟืองตัวหนอนแบบปิดคำอธิบาย
ไดรฟ์สวิงขนาด 6 นิ้วเป็นแบบที่พัฒนาขึ้นใหม่ของเราซึ่งมีแรงบิดสูงแม้ว่าจะมีขนาดเล็กไดรฟ์แกว่งคือหน่วยเฟืองตัวหนอนที่มีดีไซน์กะทัดรัดซึ่งใช้กันอย่างแพร่หลายในระบบติดตามแสงอาทิตย์คุณสมบัติด้วยการล็อคตัวเอง ฟันเฟืองขนาดเล็ก แรงบิดหลังสูง ติดตั้งง่าย บำรุงรักษาฟรีเป็นต้น
พารามิเตอร์ของ VE Model Slewing Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. หมุนได้ 360 องศา
2. การเชื่อมต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ระหว่างการติดตั้ง ไม่จำเป็นต้องปรับระยะห่างของเกียร์นี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. ความแม่นยำสูง
