รายละเอียดสินค้า:
|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | การทำงาน: | แรงบิดแบ็คโฮลด์สูง |
|---|---|---|---|
| การป้องกัน: | IP66 ที่แนบมา | พิมพ์: | VE6 |
| วัสดุ: | 42CrMo หรือ 50Mn | การรับประกัน: | 5~10 ปี |
| แอปพลิเคชัน: | ระบบติดตามแผงโซลาร์เซลล์ | สี: | ความต้องการของลูกค้า |
| เน้น: | 3" Worm Gear Slew Drive,IP66 Worm Gear Slew Drive,slew drive for solar tracker |
||

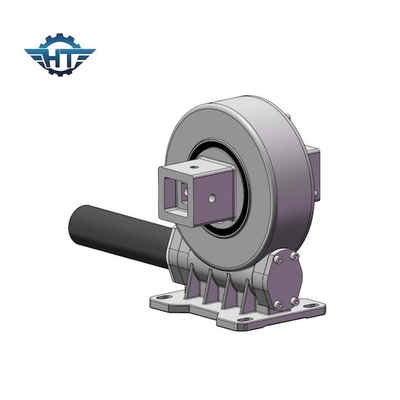

VE3 Vertical Small Motor Slewing Drive สำหรับระบบติดตามแผงโซลาร์เซลล์ IP66
ไดรฟ์แกว่งมอเตอร์ขนาดเล็กแนวตั้ง Description
ไดรฟ์แกว่ง VE6 เป็นเกียร์ครึ่งและตัวหยุดภายในซึ่งออกแบบมาสำหรับระบบติดตามแสงอาทิตย์แบบแกนเดียวไดรฟ์แกว่งของเราขับเคลื่อนด้วยเทคโนโลยีหนอนนาฬิกาทรายเพื่อแรงบิดสูงสุดของเกียร์และการหมุนที่ราบรื่นที่สุด
ไดรฟ์เหวี่ยงมาตรฐานติดตั้งตัวเรือนแบบเปิดและเพลาตัวหนอนนาฬิกาทรายแบบล็อคตัวเองแบบเดี่ยวเมื่ออินพุตของแหล่งพลังงานกลับคืนสู่สภาพเป็นกลาง เพลาตัวหนอนจะล็อคโหลดให้อยู่ในตำแหน่งโดยไม่ต้องใช้อุปกรณ์เบรกภายนอก
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดถือ (Nm) | แรงบิดเอียง (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ความแม่นยำ (องศา) | ความแม่นยำ (°) | IP | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | ใช่ | 12กก. |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | ใช่ | 18กก. |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | ใช่ | 32กก. |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | ใช่ | 28กก. |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | ใช่ | 52กก. |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | ใช่ | 65กก. |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | ใช่ | 88 กก. |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | ใช่ | 135 กก. |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | ใช่ | 192 กก. |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | ใช่ | 251 กก. |
แอปพลิเคชั่น
การใช้งานไดรฟ์ Slew ทั่วไป ได้แก่ Solar industry, รถบรรทุกติดเครน, ลิฟต์คนและอุปกรณ์, อุปกรณ์ต่อพ่วงไฮดรอลิก, อุปกรณ์เครื่องมือน้ำมัน, เครนสำหรับเดินทะเล, ตัวจัดการยาง, รถขุดและลิฟต์ยานยนต์ แต่ไดรฟ์ Slew นั้นถูกนำไปใช้ในการใช้งานอื่นๆ มากมายที่ต้องการความสามารถในการรับน้ำหนักและการหมุนเราขอเสนอรุ่นไดรฟ์สลูว์ที่แตกต่างกันพร้อมความสามารถในการโหลดโมเมนต์ที่แตกต่างกัน
