รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบ: | ไดรฟ์เหวี่ยงสองแกน |
|---|---|---|---|
| จัดอันดับแรงบิดเอาท์พุท: | 2000 นิวตันเมตร | ถือแรงบิด: | 13500 นิวตันเมตร |
| แรงบิดเอียง: | 13200 นิวตันเมตร | ประสิทธิภาพ: | 40% |
| สีมาตรฐาน: | RAL 9006 | ||
| เน้น: | ไดรฟ์ Slew สองแกนที่ทนทาน,ตัวติดตามโซลาร์เซลล์ 12VDC Slew Drive,ไดรฟ์ Slew พลังงานความร้อนจากแสงอาทิตย์ |
||

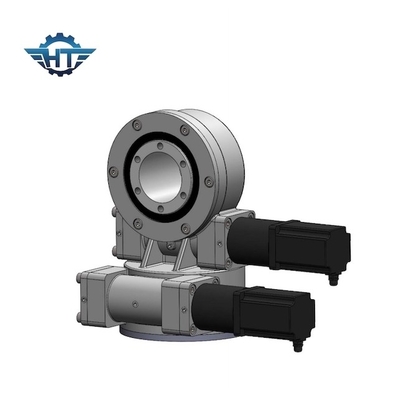

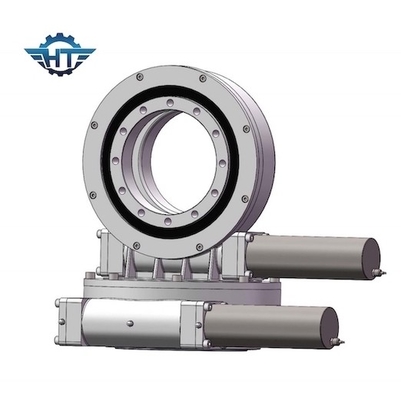

ไดรฟ์ Slew แกนคู่ที่ทนทานพร้อมมอเตอร์ 12VDC สำหรับพลังงานความร้อนจากแสงอาทิตย์และกระจกพาราโบลา
ไดรฟ์ Slew แกนคู่ที่ทนทานคำอธิบาย
ระบบระบายความร้อนโดยทั่วไปมีสี่ประเภท:
โดยทั่วไป การผลิตพลังงานความร้อนจากแสงอาทิตย์มีสี่ประเภทดังต่อไปนี้: รางน้ำ ทาวเวอร์ จาน (ดิสก์) และเฟรสเนล
รางน้ำ
ระบบผลิตไฟฟ้าพลังงานความร้อนจากแสงอาทิตย์แบบรางน้ำเรียกว่าระบบผลิตไฟฟ้าพลังงานความร้อนจากแสงอาทิตย์แบบกระจกพาราโบลาตัวสะสมพาราโบลาแบบเข้มข้นชนิดรางน้ำถูกจัดเรียงเป็นอนุกรมและขนานกัน ให้ความร้อนแก่สื่อทำงาน สร้างไอน้ำร้อนยวดยิ่ง และขับเคลื่อนเครื่องกำเนิดกังหันไอน้ำที่ตั้งไว้เพื่อผลิตกระแสไฟฟ้า
ทาวเวอร์
ในปี พ.ศ. 2516 การระบาดของวิกฤตการณ์น้ำมันทั่วโลกได้กระตุ้นการวิจัยและพัฒนาเทคโนโลยีพลังงานแสงอาทิตย์เมื่อเทียบกับโซลาร์เซลล์แล้ว ราคาสูงและประสิทธิภาพต่ำประสิทธิภาพของการผลิตพลังงานความร้อนจากแสงอาทิตย์ค่อนข้างสูงและเทคโนโลยีค่อนข้างสมบูรณ์
จาน
ระบบผลิตไฟฟ้าพลังงานความร้อนจากแสงอาทิตย์แบบแผ่นดิสก์ (หรือที่เรียกว่าจาน) เป็นระบบพลังงานแสงอาทิตย์ระบบแรกของโลกประกอบด้วยกระจกพาราโบลาประกอบด้วยกระจกหลายบานจะรับโฟกัสของพาราโบลาและสื่อการถ่ายเทความร้อนในตัวรับจะถูกทำให้ร้อนขับเคลื่อนเครื่องยนต์เพื่อผลิตกระแสไฟฟ้าที่อุณหภูมิประมาณ 750 องศาเซลเซียส
Fresnel
หลักการทำงานคล้ายกับการสร้างพลังงานความร้อนจากแสงอาทิตย์แบบรางน้ำ ยกเว้นว่าจะใช้คอนเดนเซอร์โครงสร้าง Fresnel แทนกระจกเงาทำให้มีราคาไม่แพงนัก แต่ประสิทธิภาพก็ลดลงตามลำดับ
เนื่องจากระบบดังกล่าวมีความเข้มข้นเพียงไม่กี่เท่า คุณภาพของไอน้ำร้อนจึงไม่สูง ดังนั้นประสิทธิภาพการผลิตไฟฟ้าประจำปีของทั้งระบบจะถึงประมาณ 10% เท่านั้นแต่เนื่องจากโครงสร้างที่เรียบง่ายของระบบและการใช้สื่อถ่ายเทความร้อนโดยตรงในการผลิตไอน้ำ ค่าใช้จ่ายในการก่อสร้างและบำรุงรักษาจึงค่อนข้างต่ำ
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
การทำงานเทป (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
ไดรฟ์ Slew ที่ใช้ใน Tower CSP
| ชื่อผลิตภัณฑ์ | SDE7 ไดรฟ์แกว่งพร้อมมอเตอร์เกียร์ 43Nm 24Vdc |
| แรงบิดเอาต์พุต | 980 นิวตันเมตร ;723 ft.lbs |
| แรงบิดเอาต์พุตสูงสุด | 2481 นิวตันเมตร;1429 ft.lbs |
| แรงบิดช่วงเวลาการเอียง | 7000 นิวตันเมตร;5163 ft.lbs |
| ถือแรงบิด | 13200 นิวตันเมตร ;9736 ft.lbs |
| คะแนนแกนคงที่ | 133.20 กิโลนิวตัน ;29943 ปอนด์ |
| เรตติ้งเรเดียลแบบสถิต | 53 กิโลนิวตัน ;11977 ปอนด์ |
| การจัดระดับแกนแบบไดนามิก | 31.90 กิโลนิวตัน ;7171 ปอนด์ |
| เรตติ้งเรเดียลแบบไดนามิก | 27.91 กิโลนิวตัน ;6274 ปอนด์ |
| ทางเลือกของมอเตอร์ | มอเตอร์ไฟฟ้ากระแสสลับ 380V/220V ;สเต็ปเปอร์มอเตอร์ ;มอเตอร์ไร้แปรงถ่าน |
| รูปแบบผลิตภัณฑ์ | แกนคู่;แกนเดี่ยว;CPV/HCPV;จานพลังงานแสงอาทิตย์;พาราโบลา;โซลาร์ทาวเวอร์ |
| คุณสมบัติการสมัคร | ระบบติดตามแสงอาทิตย์ เครื่องจักรอุตสาหกรรม |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
