รายละเอียดสินค้า:
|
| แบบ: | SDE7" | อัตราทดเกียร์: | 57:1 |
|---|---|---|---|
| แรงบิดเอาต์พุต: | 2000 นิวตันเมตร | ถือแรงบิด: | 13200 นิวตันเมตร |
| แรงบิดเอียง: | 7500 นิวตันเมตร | ประสิทธิภาพ: | 40% |
| สี: | ซิลเวอร์เกรย์ | น้ำหนัก: | 56 กก. |
| เน้น: | slewing ring drive,worm drive motor |
||

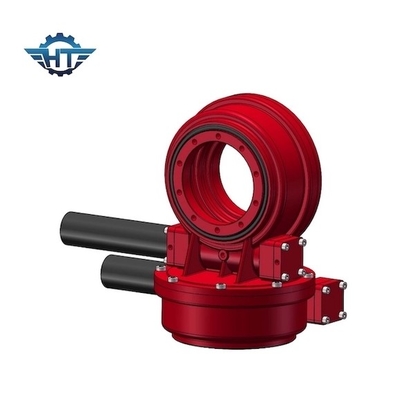

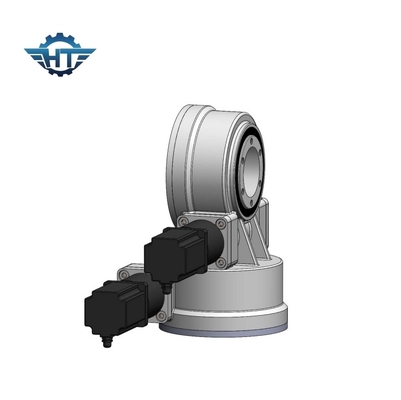

Worm Gear Dual Axis Slew Drive สำหรับ Solar Tracker พร้อมการสัมผัสหลายฟันและมอเตอร์ 24V
คำอธิบายไดรฟ์ Slew สองแกน
แอปพลิเคชั่นไดรฟ์แกว่งที่พบบ่อยที่สุดสำหรับไดรฟ์แกว่งแกนคู่คือตัวติดตามแสงอาทิตย์แบบสองแกนเช่น heliostats และ photovoltaics เข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่นๆ ได้แก่ ลิฟต์รถยนต์ ตัวกำหนดตำแหน่งแขนหุ่นยนต์ และอุปกรณ์บนเวที
ไดรฟ์ฆ่าแกนคู่ Solar Tracker เป็นโซลูชันที่สมบูรณ์แบบในแอปพลิเคชันการติดตามแสงอาทิตย์แบบสองแกน
ไดรฟ์แบบหมุนสองแกนมีโซลูชันสามประเภทพร้อมไดรฟ์แบบหมุน:
โดยทั่วไป สำหรับโครงสร้างการยึดที่ง่าย ไดรฟ์ sde slew จะเป็นโซลูชันที่สมบูรณ์แบบ แต่อีกสองตัวก็เป็นที่นิยมเช่นกัน
ไดรฟ์ SE สังหารสองตัว
ไดรฟ์สังหาร SE หนึ่งตัวและไดรฟ์สังหาร VE หนึ่งตัว
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
การทำงานเทป (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
ไดรฟ์ Slew ที่ใช้ใน PV
| ชื่อผลิตภัณฑ์ | SDE7 ไดรฟ์แกว่ง |
| แรงบิดเอาต์พุต | 980 นิวตันเมตร ;723 ft.lbs |
| แรงบิดเอาต์พุตสูงสุด | 2481 นิวตันเมตร;1429 ft.lbs |
| แรงบิดช่วงเวลาการเอียง | 7000 นิวตันเมตร;5163 ft.lbs |
| ถือแรงบิด | 13200 นิวตันเมตร ;9736 ft.lbs |
| คะแนนแกนคงที่ | 133.20 กิโลนิวตัน ;29943 ปอนด์ |
| เรตติ้งเรเดียลแบบสถิต | 53 กิโลนิวตัน ;11977 ปอนด์ |
| การจัดระดับแกนแบบไดนามิก | 31.90 กิโลนิวตัน ;7171 ปอนด์ |
| เรตติ้งเรเดียลแบบไดนามิก | 27.91 กิโลนิวตัน ;6274 ปอนด์ |
| ทางเลือกของมอเตอร์ | มอเตอร์ 12V/24V ;สเต็ปเปอร์มอเตอร์ ;มอเตอร์ไร้แปรงถ่าน |
| รูปแบบผลิตภัณฑ์ | แกนคู่;แกนเดี่ยว;CPV/HCPV;จานพลังงานแสงอาทิตย์;พาราโบลา;โซลาร์ทาวเวอร์ |
| คุณสมบัติการสมัคร | ระบบติดตามแสงอาทิตย์ เครื่องจักรอุตสาหกรรม |
| ระบบสุริยะ ตารางเมตร | 30 ㎡ |
คุณสมบัติ
1. แรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ห่อหุ้มตัวหนอนไว้ด้านใน
3. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
4. ฟังก์ชั่นล็อคตัวเอง
