รายละเอียดสินค้า:
|
| แบบ: | SDE3" | อัตราทดเกียร์: | 31:1 |
|---|---|---|---|
| แรงบิดเอาต์พุต: | 600 นิวตันเมตร | ถือแรงบิด: | 1500 นิวตันเมตร |
| แรงบิดเอียง: | 5800 นิวตันเมตร | ประสิทธิภาพ: | 40% |
| สีมาตรฐาน: | RAL 9006 | สี: | ขอแล้ว |
| เน้น: | slewing ring drive,worm drive motor |
||

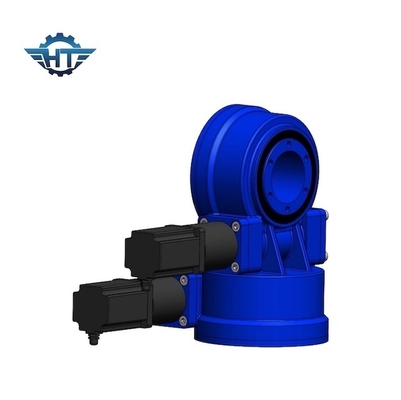

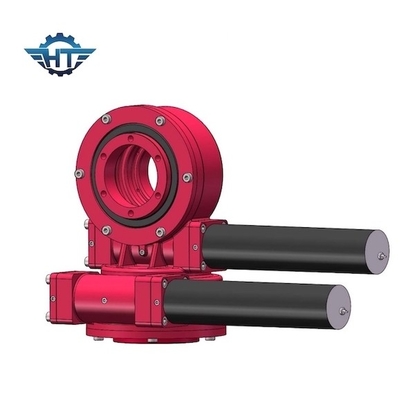

ไดรฟ์ Slew สองแกน SDE3 พร้อมมอเตอร์แรงบิดสูง 12VDC สำหรับระบบติดตามแสงอาทิตย์
คำอธิบายไดรฟ์ Slew สองแกน
ไดรฟ์แกว่งเป็นผลิตภัณฑ์ควบคุมการเคลื่อนไหวที่สมบูรณ์แบบสำหรับการใช้งานที่ต้องการแรงบิดในการหมุนไดรฟ์สลูว์สามารถนำไปใช้กับระบบติดตามแสงอาทิตย์รวมถึงระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวและสองแกน ซึ่งได้รับการออกแบบในการหมุนแผงโซลาร์เซลล์พลังงานแสงอาทิตย์และปรับปรุงประสิทธิภาพการผลิตไฟฟ้า
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
การทำงานเทป (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
บริการของเรา
Hangtuo นำเสนอไดรฟ์แกว่ง ตัวหนอน และเฟืองคุณภาพสูงที่ปรับแต่งเฉพาะสำหรับโครงการต่อไปของคุณไม่ว่าคุณจะต้องการตัวอย่างไดรฟ์แกว่งสำหรับการทดสอบหรือเป็นกลุ่ม เรามั่นใจว่าคุณมีส่วนประกอบที่ผ่านการรับรองซึ่งจำเป็นต่อการทำโครงการให้เสร็จทันเวลาและภายในงบประมาณของคุณ
หากจำเป็น เราสามารถทำการทดสอบให้คุณได้
1. การทดสอบวงจรชีวิต
2. การทดสอบแรงบิดเอียง
3. ถือการทดสอบแรงบิด
4. การทดสอบความแม่นยำ
5. การทดสอบยูวี
6. การทดสอบสเปรย์เกลือ
7. การทดสอบอุณหภูมิสูงต่ำ
