รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | SDE3" |
|---|---|---|---|
| อัตราทดเกียร์: | 31:1 | จัดอันดับแรงบิดเอาท์พุท: | 600 นิวตันเมตร |
| ถือแรงบิด: | 5800 นิวตันเมตร | แรงบิดเอียง: | 1800 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| เน้น: | อัตราทดเกียร์ Solar Tracker Slew Drive,600 Nm Solar Tracking Slew Drive,PV Solar Tracking Slew Drive |
||

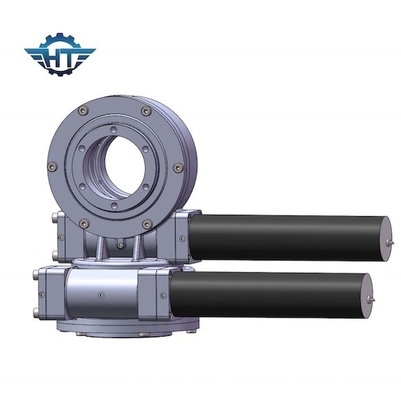

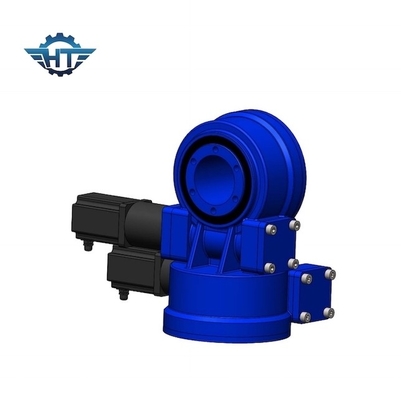

อัตราทดเกียร์แบบสองแกน Slew Drive พร้อมมอเตอร์สำหรับระบบติดตามแสงอาทิตย์ PV
ไดรฟ์ Slew สองแกน คำอธิบาย
ไดรฟ์แกว่งสามารถรับรู้การหมุนรอบวงและการลดความเร็วได้ไม่จำกัด และสามารถทนต่อแรงในแนวแกนที่ใหญ่ขึ้น แรงในแนวรัศมี และแรงพลิกคว่ำมันมีข้อดีของความแม่นยำสูง โครงสร้างที่กะทัดรัด และความจุขนาดใหญ่
ด้วยโครงสร้างตัวหนอนและเฟืองเขาฆ่าไดรฟ์มีข้อดีของการล็อคตัวเอง, ประสิทธิภาพการป้องกันที่ดีขึ้น, แรงบิดในการส่งที่ดี, ทนต่อแรงกระแทกได้ดีขึ้นและอายุการใช้งานยาวนาน
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
|
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE |
||||||||||||
|
แบบอย่าง |
แรงบิดเอาต์พุตที่กำหนด (Nm) |
โฮลดิ้งแรงบิด (kN.m) |
แรงบิดเอียง (kN.m) |
โหลดตามแนวแกน (kN) |
โหลดเรเดียล (kN) |
อัตราส่วน |
ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
12กก. |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
18กก. |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
32กก. |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
28กก. |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
52กก. |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
65กก. |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
88 กก. |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
135 กก. |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
192 กก. |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
251 กก. |
ข้อดีของเรา
1. ทีมงานด้านเทคนิคของเรากำลังเน้นการออกแบบและพัฒนาไดรฟ์แกว่งมากว่า 10 ปี
2. การควบคุมกระบวนการอย่างเข้มงวด วิธีการทดสอบชั้นนำ การตรวจสอบย้อนกลับสินค้า
3. ทีมบริการด้านเทคนิคระดับมืออาชีพเพื่อแก้ปัญหาการแกว่งไดรฟ์
หมายเหตุ: มิติข้อมูลและพารามิเตอร์ข้างต้นอาจได้รับการปรับปรุงหรือปรับเปลี่ยน สำหรับมิติข้อมูลและพารามิเตอร์ที่มีรายละเอียดเพิ่มเติม โปรดดูภาพวาดการขายของเรา
