รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบ: | SDE17 |
|---|---|---|---|
| โอเอ็ม: | มีอยู่ | ประเภทหมุน: | สองแกน |
| สถานที่ติดตั้ง: | หลังคา และ สนาม | แรงบิดเอาต์พุต: | 9460 นิวตันเมตร |
| แรงบิดเอียง: | 67000 นิวตันเมตร | ถือแรงบิด: | 53040 นิวตันเมตร |
| เน้น: | SDE 17 Worm Gear Slew Drive,ไดรฟ์ Solar Slew สองแกน,ไดรฟ์ Solar Slew พร้อมมอเตอร์เกียร์ |
||

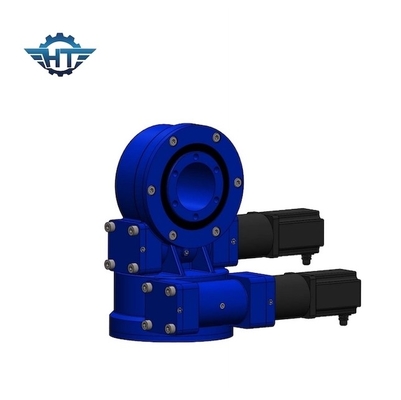

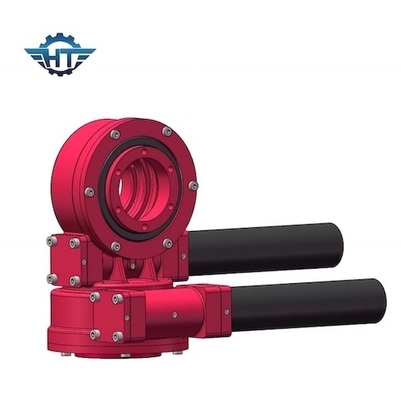

SDE17 Worm Gear Slew Drive พร้อมมอเตอร์เกียร์สำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่
Worm Gear Slew Drive คำอธิบาย
ระบบติดตามแสงอาทิตย์เป็นระบบไฟฟ้าโซลาร์เซลล์ที่สามารถติดตามดวงอาทิตย์โดยอัตโนมัติและเพิ่มการผลิตไฟฟ้าโดยรวม ซึ่งในกระบวนการผลิตไฟฟ้าจากความร้อนจากแสงอาทิตย์และเซลล์แสงอาทิตย์จะปรับการใช้แสงอาทิตย์ให้เหมาะสมเพื่อปรับปรุงประสิทธิภาพการแปลงตาแมวของระบบควบคุมเครื่องกลและไฟฟ้า ได้แก่ : โครงสร้างไดรฟ์ (ตัวลดแบบโรตารี่, ก้านผลักไฟฟ้า, เฟืองตัวหนอนและตัวหนอน ฯลฯ ), ตัวควบคุม, ขายึดติดตาม, เซ็นเซอร์ (เซ็นเซอร์ความเอียง, เซ็นเซอร์ลิมิต) ฯลฯ ตัวติดตามแสงอาทิตย์แบบสองแกนมากกว่าระบบติดตั้งพลังงานแสงอาทิตย์เพื่อเพิ่มการผลิตไฟฟ้า 30 ~50%.ตัวติดตามแสงอาทิตย์แบบแกนเดียวมากกว่าระบบติดตั้งพลังงานแสงอาทิตย์เพื่อเพิ่มการผลิตไฟฟ้า 15 ~ 30%ไดรฟ์หมุนแกนคู่ถูกนำไปใช้ในระบบติดตามแสงอาทิตย์สองแกน
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
พารามิเตอร์ของ SDE17
|
การใช้งาน |
ใช้สำหรับระบบติดตามแสงอาทิตย์แบบคู่ |
|
จำนวนแกน |
แกนคู่ |
|
ขนาด |
17 นิ้ว |
|
ใบรับรอง |
CE/ISO |
|
วันที่จัดส่ง |
ภายใน 15 วัน |
|
แรงบิดเอาต์พุต |
9460 นิวตันเมตร |
|
แรงบิดเอียง |
67000 นิวตันเมตร |
|
แรงบิดถือกลับ |
53040 นิวตันเมตร |
|
อัตราทดเกียร์ |
102:1 |
|
อายุการใช้งาน |
30 ปี |
|
ระดับการป้องกัน |
IP65 |
บรรจุภัณฑ์และการขนส่ง
ไดรฟ์ฆ่าทั้งหมดจะเต็มไปด้วยกล่องไม้ที่ไม่มีการรมควัน
รองรับการขนส่งทางทะเล, การขนส่งทางอากาศ, การขนส่งทางถนน, ด่วนเช่น TNT, DHL, UPS, EMS, Fedex, ฯลฯ สำหรับตัวอย่างและการขนส่งสินค้าขนาดเล็ก
คำแนะนำในการติดตั้ง
1. การติดตั้งแนวนอน
ขอแนะนำให้ติดตั้งไดรฟ์แกว่งตั้งฉากกับแกนราบในการใช้งานพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดียิ่งขึ้น
2. การติดตั้งแนวตั้ง
ขอแนะนำให้ติดตั้งไดรฟ์แกว่งตามภาพต่อไปนี้ในการใช้งานพลังงานแสงอาทิตย์หากจำเป็น
