รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | แกนคู่ |
|---|---|---|---|
| ลักษณะเฉพาะ: | ติดตั้งด่วน | เครื่องยนต์: | 24 V |
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์แบบแกนคู่ | ต้นทาง: | จีน |
| อายุขัย: | 30 ปี | เวลางาน: | 24 ชั่วโมง |
| เน้น: | มอเตอร์ดาวเคราะห์ Solar Tracker Slew Drive,24VDC Worm Solar Tracker Slew Drive,ระบบติดตามแกนคู่ Slew Drive |
||

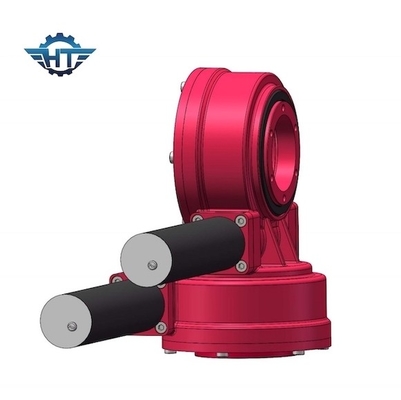

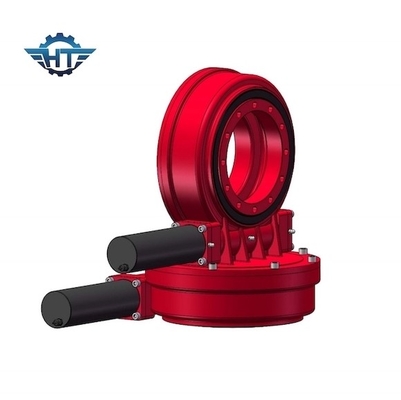

Biaxial Worm Slew Drive พร้อมมอเตอร์ดาวเคราะห์ 24VDC สำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่
Biaxial Worm Slew Drive คำอธิบาย
ตลับลูกปืนแกว่งเรียกอีกอย่างว่า: ตลับลูกปืนวงแหวนหมุน / ตลับลูกปืนจานเสียง / แหวนแกว่ง ฯลฯ ตลับลูกปืนแหวนแกว่งสามารถรองรับโหลดตามแนวแกนรัศมีและโมเมนต์ที่ทำหน้าที่เดี่ยวหรือรวมกันและในทุกทิศทางไม่ได้ติดตั้งในตัวเรือนหรือบนเพลา แต่ติดกับพื้นผิวที่นั่งโดยตรงวงแหวนด้านในและด้านนอกมาพร้อมกับรูยึดวงแหวนทั้งสองอาจมีเฟืองในตัวพวกเขายังเรียกว่าแหวนแกว่งและตลับลูกปืนบนโต๊ะแบริ่งแหวนแกว่งสามารถทำการแกว่ง (แกว่ง) เช่นเดียวกับการเคลื่อนไหวแบบหมุนสามารถใช้โดยไม่มีเกียร์หรือกับเกียร์ภายในหรือภายนอก
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
พารามิเตอร์ของ SDE7
|
การใช้งาน |
ใช้สำหรับระบบติดตามแสงอาทิตย์แบบคู่ |
|
จำนวนแกน |
แกนคู่ |
|
ขนาด |
7 นิ้ว |
|
ใบรับรอง |
CE/ISO |
|
วันที่จัดส่ง |
ภายใน 15 วัน |
|
แรงบิดเอาต์พุต |
2000 นิวตันเมตร |
|
แรงบิดเอียง |
13500 นิวตันเมตร |
|
แรงบิดถือกลับ |
13200 นิวตันเมตร |
|
อัตราทดเกียร์ |
57:1 |
|
อายุการใช้งาน |
30 ปี |
|
ระดับการป้องกัน |
IP66 |
| ล็อคตัวเอง | ใช่ |
| ประสิทธิภาพ | 40% |
| น้ำหนัก | 21 กก. |
การใช้งานของ Slewing Drives
พลังงานแสงอาทิตย์, เครื่องทำเหมืองแร่,อุปกรณ์ก่อสร้าง,เครื่องยกพอร์ต, อุปกรณ์ถ่ายเทน้ำมันท่าเรือ, เครนบนบกและนอกชายฝั่ง, รถขุด, เครื่องคอนกรีต,ตัวจับหมุนและกว้าน,เครื่องพลาสติกและยาง, เครื่องทอผ้า,เครื่องจักรอุตสาหกรรมไม้, การผลิตพลังงานลม,โรงไฟฟ้าอิเล็คทรอนิคส์,เครื่องจักรบำบัดน้ำ อุปกรณ์ขุดเจาะ และระบบบังคับเลี้ยว
