| Brand Name: | HangTuo |
| Model Number: | วีเอ9" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

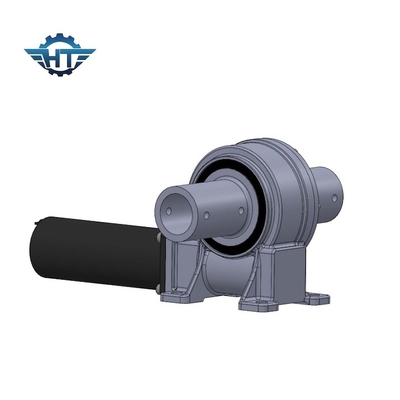

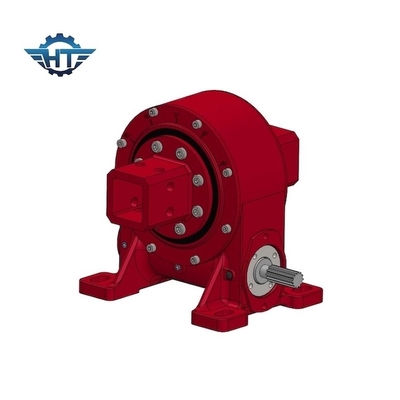

VE9 Slew Drive Gearbox สำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอนเฉียงหรือเอียง
Slew Drive Gearbox คำอธิบาย
Slewing Drive มีหลายประเภทเช่นแบบปิด, ประเภทตัวเรือนเปิด, ประเภทแนวตั้ง, ประเภทแกนคู่, ประเภทความแม่นยำสูง, ประเภทไดรฟ์หนอน ฯลฯ ไดรฟ์แกว่งขึ้นอยู่กับตลับลูกปืนแกว่งที่มีแรงบิดขณะเอียงที่แข็งแกร่งและฟังก์ชั่นล็อคตัวเองแบบสถิตพื้นผิวสัมผัสของฟันส่วนใหญ่ได้รับการออกแบบมาเป็นพิเศษสำหรับการขับของบรรทุกสูง
| แบบอย่าง: | VE9 | สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ยี่ห้อ | หังถัว | พิมพ์ | สิ่งที่ส่งมาด้วย |
| วัสดุ | 42CrMo,50Mn | แรงบิดเอาต์พุต | 4300 นิวตันเมตร |
| แรงบิดช่วงเวลาการเอียง | 16 K Nm | ถือแรงบิด | 27 K Nm |
| คะแนนแกนคงที่ | 60 KN | เรตติ้งเรเดียลแบบสถิต | 130 KN |
| การจัดระดับแกนแบบไดนามิก | 30 KN | เรตติ้งเรเดียลแบบไดนามิก | 65 KN |
| อัตราทดเกียร์ | 37:1 | ประสิทธิภาพ | 40% |
ตารางทางเทคนิคของ VE Slewing Drive
| แบบอย่าง | อัตราส่วน | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
แอปพลิเคชั่น
เครื่องติดตามพลังงานแสงอาทิตย์ กังหันลม จานดาวเทียมและเรดาร์ เครนรถบรรทุก รถยก อุปกรณ์เอนกประสงค์ อุปกรณ์ต่อพ่วงระบบไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน รถยกยาง รถขุด และลิฟต์ยานยนต์
ถาม-ตอบ
1. วิธีการเลือก?
โปรดระบุขนาดเส้นผ่านศูนย์กลาง ความกว้าง แรงดันไฟฟ้า กำลังและความเร็วขณะไม่โหลดของมอเตอร์ที่ต้องการ พื้นที่ตารางเมตรของแผงเซลล์แสงอาทิตย์/กระจกเงา การจัดเรียงแผง/กระจกพลังงานแสงอาทิตย์เหล่านั้น
2. ฉันสามารถนำตัวอย่างเพื่อทดสอบคุณภาพและการตลาดล่วงหน้าได้หรือไม่?
แน่นอน ยินดีรับตัวอย่างเพื่อทดสอบคุณภาพและบริการของเรา
3. ค่าใช้จ่ายทั้งหมดสำหรับตัวอย่างคือเท่าไร?
ค่าตัวอย่างทั้งหมด = ค่าตัวอย่าง + ค่าขนส่ง
เราจะให้ค่าขนส่งที่ดีที่สุดแก่คุณหลังจากที่คุณเลือกไดรฟ์แกว่งที่เหมาะสม
4. คุณจัดส่งตัวอย่างอย่างไร?
พิจารณาปริมาณตัวอย่างไม่ใหญ่ เราสนับสนุนตัวอย่างเรือโดย EMS, TNT หรือ Fedex
5. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
1 ชุด
6. เวลาในการจัดส่งของคุณคือเท่าไร?
สำหรับตัวอย่างมาตรฐาน: 0 ~ 15 วัน;สำหรับการสั่งซื้อตามแบทช์: ภายใน 25 ~ 40 วัน
