รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | แนวตั้ง 9 นิ้ว |
|---|---|---|---|
| อัตราส่วนการส่ง: | 61:1 | จัดอันดับแรงบิดเอาท์พุท: | 13420 นิวตันเมตร |
| ถือแรงบิด: | 55000 นิวตันเมตร | ประสิทธิภาพ: | 40% |
| สี: | RAL 9006 หรือตามที่ร้องขอ | กำลังโหลด: | งานหนัก |
| เน้น: | worm gear slewing ring,worm gear motor |
||

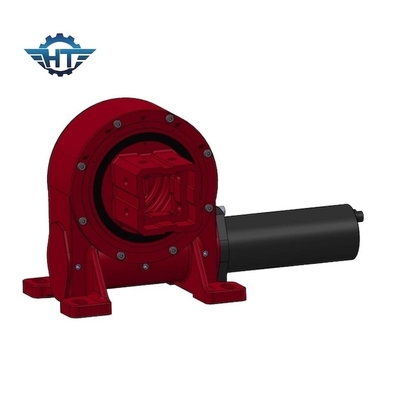

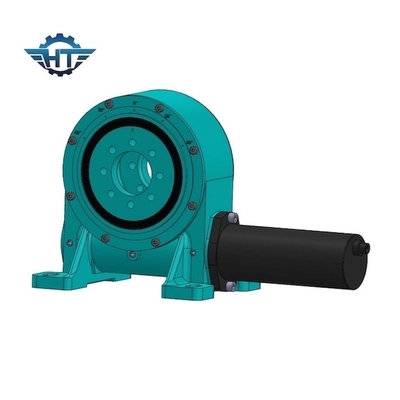

ตัวเรือนเกียร์หนอน 9 นิ้วที่ใช้กลางแจ้งสำหรับระบบติดตามพลังงานแสงอาทิตย์
Worm Gear Drive คำอธิบาย
Changzhou Hangtuo Machinary Co., ltd เป็นผู้ผลิตมืออาชีพและผู้ส่งออก slewing bearing/slewing ring/slew circle, slewing drives/slew drive, ซึ่งส่วนใหญ่จะใช้ในเครื่องจักรท่าเรือ, เครื่องจักรทำเหมือง, เครื่องจักรเชื่อม, ยานพาหนะก่อสร้าง, รถโมดูลาร์, เดียว หรือระบบติดตามแสงอาทิตย์แบบแกนคู่และระบบพลังงานลมขนาดเล็กเป็นต้น
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ข้อดี
1. โมเมนต์พลิกกลับอย่างแรง
2. ใช้เวิร์มไดรฟ์ที่ห่อหุ้ม
3. การสัมผัสหลายฟันความสามารถในการรับน้ำหนักสูง
4. ฟังก์ชั่นล็อคตัวเอง
