รายละเอียดสินค้า:
|
| แบบอย่าง: | วีอี5" | อัตราทดเกียร์: | 37:1 |
|---|---|---|---|
| แพคเกจการขนส่ง: | กล่องไม้อัดส่งออกมาตรฐาน | ประสิทธิภาพ: | 40% |
| สี: | ตามที่ขอ | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน |
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | เครื่องหมายการค้า: | OEM, HT, กำหนดเองได้ |
| เน้น: | 5" ไดรฟ์หนอนไฟฟ้า,ไดรฟ์หนอนไฟฟ้าแกนเดี่ยวในแนวนอน,ไดรฟ์หนอนล็อคตัวเอง 5" |
||

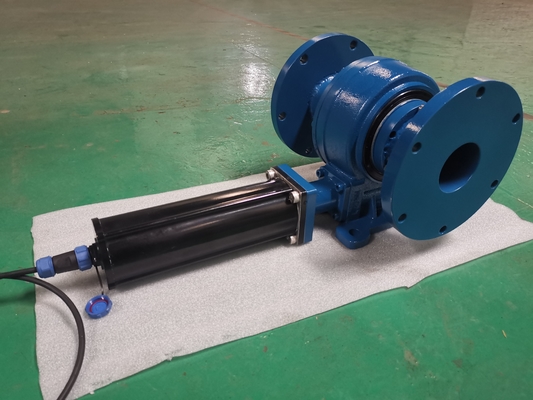

ไดรฟ์เกียร์หนอนขนาดเล็ก 5 นิ้วสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน
คำอธิบายไดรฟ์ Backlsh Slew ขนาดเล็ก
ไดรฟ์แกว่งเป็นผลิตภัณฑ์แกว่งรูปแบบใหม่ มักจะเรียกว่าแหวนแกว่ง ซึ่งมักจะประกอบด้วยตัวหนอน แหวนแกว่ง ตัวเรือน มอเตอร์ และส่วนประกอบอื่น ๆสำหรับส่วนประกอบหลักคือตลับลูกปืนแกว่ง พวกเขาสามารถทนต่อแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์พลิกกลับได้พร้อมกันเมื่อเทียบกับผลิตภัณฑ์โรตารี่ทั่วไป ไดรฟ์แกว่งใหม่มีคุณสมบัติในการติดตั้งที่ง่าย บำรุงรักษาง่าย และพื้นที่การติดตั้งในระดับที่มากขึ้นเราผลิตฟันเฟืองแบบปกติและแบบฟันเฟืองขนาดเล็กเพื่อรองรับการใช้งานที่แตกต่างกันของลูกค้า
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
การประยุกต์ใช้ Slewing Drive ในระบบ Fresnel
โรงงาน CSP ประเภท Fresnel ยังอยู่ในระบบโฟกัสเชิงเส้น ซึ่งใช้ทางแยกกระจกเกือบเรียบเกือบเท่ากัน (กระจก Fresnel เชิงเส้นที่มีการติดตามดวงอาทิตย์แบบแกนเดียว) วางไว้ใกล้กับพื้น และอุปกรณ์ติดตามการหมุนจะปรับแนวกระจกเสมอ ดวงอาทิตย์ สะท้อนแสงอาทิตย์ไปยังคอนเดนเซอร์รองด้านบน จากนั้นรวบรวมบนตัวสะสมแบบท่อ จากนั้นให้ความร้อนตัวกลางการถ่ายเทความร้อนเพื่อผลิตกระแสไฟฟ้า
