รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 31:1 | วัสดุ: | เหล็กหล่อ |
|---|---|---|---|
| แบบอย่าง: | SDE3 | วิธีการติดตั้ง: | หน้าแปลน |
| อุณหภูมิในการทำงาน: | -40℃~+120℃ | ความเร็วเอาต์พุต: | <1 รอบต่อนาที |
| ชื่อผลิตภัณฑ์: | ไดรฟ์แกว่งแนวตั้ง | ระดับการป้องกัน: | IP66 |
| เน้น: | worm gear slew drive,slewing ring gear |
||

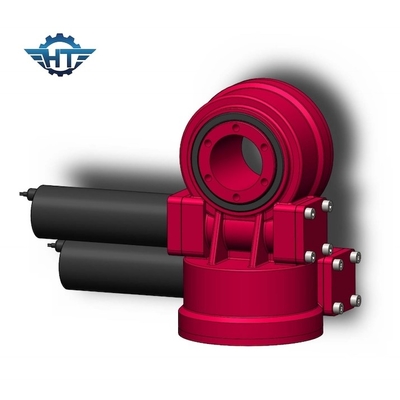

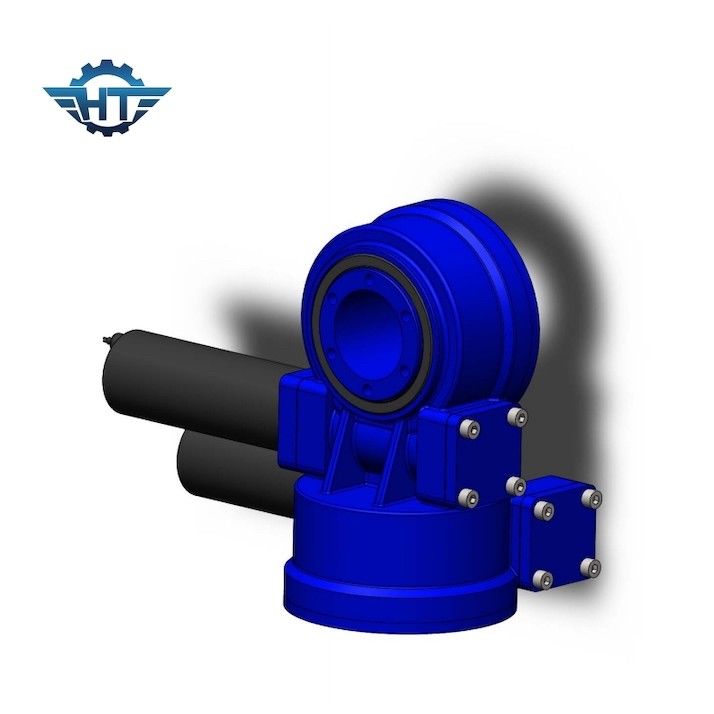

กล่องเกียร์ SDE3 Slewing Drive ความแม่นยำสูงสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่
คำอธิบายไดรฟ์แกว่ง SDE3 ความแม่นยำสูง
ไดรฟ์แบบสลิวใช้สำหรับการส่งแรงตามแนวแกนและแนวรัศมีพร้อมๆ กัน ตลอดจนการส่งโมเมนต์การเอียงชุดขับเคลื่อนแบบแกว่งประกอบด้วยตัวหนอนแบบเอนซอง เกียร์แบบประกบ ตัวขับแบบไฮดรอลิกหรือแบบไฟฟ้า และตัวเรือนที่ปิดสนิทซีรีย์ทั้งหมดของเราได้รับการออกแบบด้วยเฟืองตัวหนอนแบบนาฬิกาทราย
ข้อมูลทางเทคนิคของ SDE Model Slewing Drive
| แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน(กิโลนิวตัน) | โหลดรัศมี(กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ(°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57:1 | 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
คุณสมบัติ
1. แรงบิดยึดด้านหลังสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ห่อหุ้มตัวหนอนไว้ด้านใน
3. หน้าสัมผัสฟันหลายซี่เพื่อให้แน่ใจว่าโหลดสูง
4. ฟังก์ชั่นล็อคตัวเอง
แอปพลิเคชัน
ไดรฟ์แกว่งแกนคู่ใช้ในเครื่องติดตามแสงอาทิตย์แบบแกนคู่, เฮลิโอสแตท, เครื่องกำเนิดความร้อนแบบเข้มข้นจากหอคอย, เซลล์แสงอาทิตย์เข้มข้น (CPV), เครื่องกำเนิดจานและเสาอากาศดาวเทียม
1. ไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์แบบสองแกน
2. ไดรฟ์แกว่งสำหรับระบบติดตามดาวเทียม
3. ไดรฟ์แกว่งสำหรับระบบติดตาม PV แบบเข้มข้น
ถามตอบ
1. ฉันจะเลือกได้อย่างไร
โปรดระบุขนาดเส้นผ่านศูนย์กลางล้อ ความกว้าง แรงดันไฟฟ้า กำลัง และความเร็วรอบขณะไม่มีโหลดของมอเตอร์ที่ต้องการ
2. ฉันสามารถใช้ตัวอย่างเพื่อทดสอบคุณภาพและตลาดล่วงหน้าได้หรือไม่?
แน่นอนว่ายินดีต้อนรับตัวอย่างเพื่อทดสอบคุณภาพและบริการของเรา
3. ค่าใช้จ่ายทั้งหมดสำหรับตัวอย่างคืออะไร?
ต้นทุนตัวอย่างทั้งหมด = ต้นทุนตัวอย่าง + ค่าขนส่ง
เราจะให้ค่าขนส่งที่ดีที่สุดแก่คุณหลังจากที่คุณเลือกมอเตอร์เกียร์ที่เหมาะสม
4. คุณจัดส่งตัวอย่างอย่างไร?
เนื่องจากปริมาณตัวอย่างไม่มาก เราสนับสนุนการจัดส่งตัวอย่างโดย EMS, TNT หรือ Fedex
5. ปริมาณการสั่งซื้อขั้นต่ำของคุณคืออะไร?
10 ชุดหลังจากยืนยันตัวอย่างแล้ว
6. เวลาจัดส่งของคุณคืออะไร?
สำหรับตัวอย่างมาตรฐาน: ภายใน 7 วัน;สำหรับการสั่งซื้อเป็นชุด: ภายใน 25 วัน
