รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | SDE5 |
|---|---|---|---|
| อัตราทดเกียร์: | 37:1 | จัดอันดับแรงบิดเอาท์พุท: | 800 นิวตันเมตร |
| ถือแรงบิด: | 6000 นิวตันเมตร | แรงบิดเอียง: | 9200 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| เน้น: | worm gear slew drive,slewing ring gear |
||

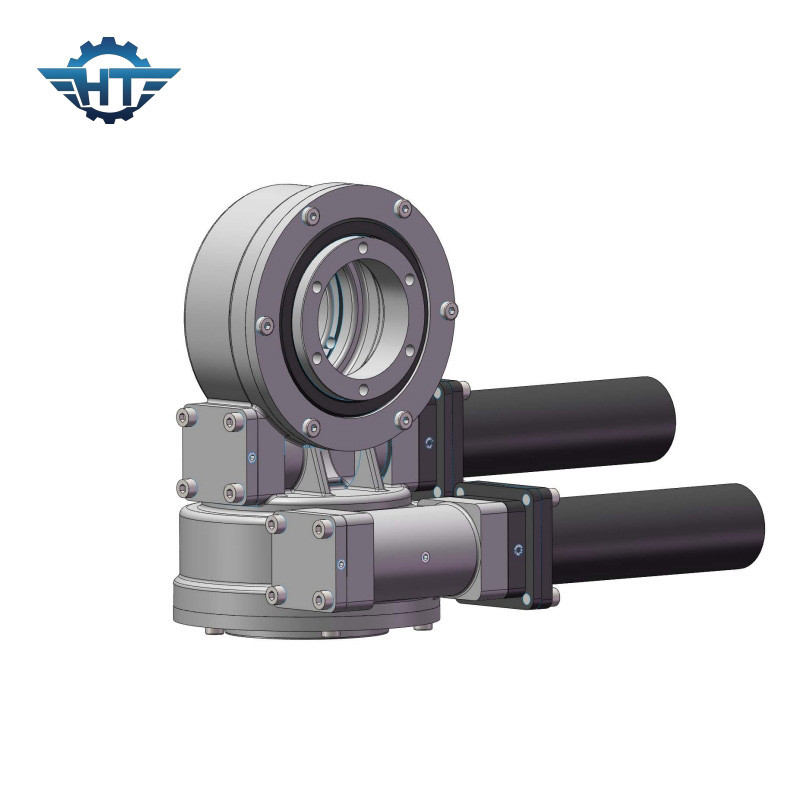

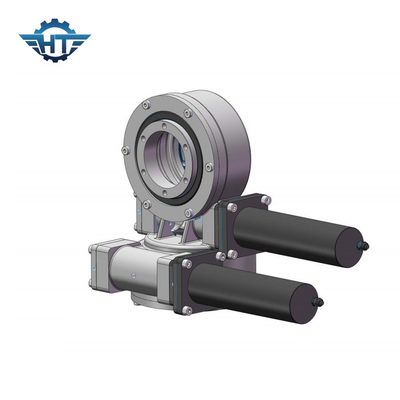

SDE5 ล็อคตัวเองสองแกน Slew Drive Gearbox พร้อมตัวติดตามพลังงานแสงอาทิตย์แบบขับเคลื่อนด้วยไฟฟ้า
รายละเอียดกระปุกเกียร์ไดรฟ์ Slew แกนคู่
ประสิทธิภาพของไดรฟ์แกว่งมีตั้งแต่ 6kNm ถึง 220kNm ของแรงบิดจับ 200Nm ถึง 63kNm ของแรงบิดเอาต์พุต 500Nm ถึง 271kNm ของความจุโหลดโมเมนต์พลิกคว่ำ และอัตราส่วนการลดกระปุกเกียร์ 30:1 ถึง 156,600:1สามารถติดตั้งได้ทั้งแนวนอน แนวตั้ง หรือหลายแกนรวมกันขอแนะนำให้ใช้ไดรฟ์แกว่งชุด VE เพื่อติดตั้งไดรฟ์แกว่งโดยอ้างอิงถึงการดึงกลับที่ติดอยู่ในการใช้งานพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดียิ่งขึ้นขอแนะนำให้ใช้ไดรฟ์แกว่งชุด SE ให้ติดตั้งไดรฟ์แกว่งกลับด้านบนแกนราบในการใช้งานพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดีขึ้นและเพิ่มการป้องกันสำหรับแกนยกระดับไดรฟ์แกว่งชุด SDE ติดตั้งสองทิศทาง
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
|
พารามิเตอร์ประสิทธิภาพรุ่น SDE |
||||||||||||
|
แบบอย่าง |
แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) |
โหลดตามแนวแกน (kN) |
โหลดเรเดียล (kN) |
อัตราส่วน |
ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
25กก. |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
34กก. |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
56กก. |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
92กก. |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
160กก. |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
224กก. |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
320กก. |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
492กก. |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
705กก. |
ข้อดี
1. โมเมนต์พลิกกลับแรงตามวงแหวนแกว่ง
2. ใช้เวิร์มไดรฟ์ที่ห่อหุ้ม
3. ขับของที่ใหญ่ขึ้นเพื่อใช้การสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่ที่ดีขึ้น
