รายละเอียดสินค้า:
|
| แบบอย่าง: | 7 นิ้ว | อัตราทดเกียร์: | 57:1 |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบติดตามดวงอาทิตย์ | คนขับ: | มอเตอร์ 220VAC/380VAC/24VDC |
| การรับประกัน: | 5~10 ปี | ใบรับรอง: | ISO9001, CE |
| การติดตั้ง: | แนวตั้ง | หนอน: | หนอนซองจดหมาย |
| เน้น: | worm drive gearbox,worm gear slewing ring |
||

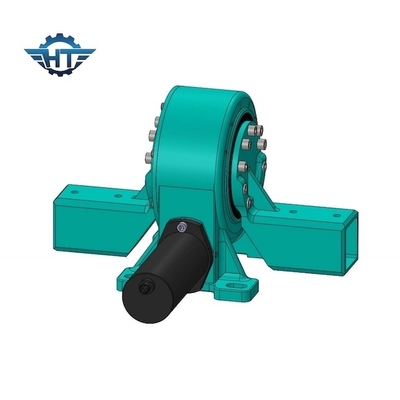

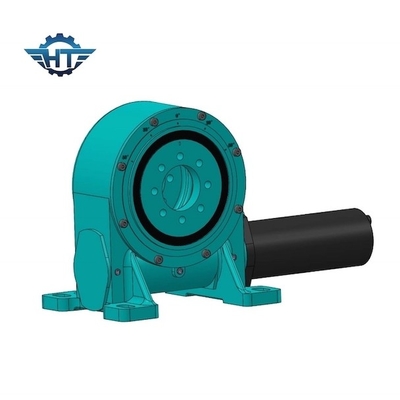

ไดรฟ์แกว่งแกนเดี่ยวแรงบิดสูงพร้อมมอเตอร์ไฟฟ้าสำหรับระบบติดตามดวงอาทิตย์
คำอธิบายไดรฟ์แกว่งแกนเดี่ยว
ไดรฟ์แกว่งแบบปิด SE เป็นประเภทที่ได้รับความนิยมมากที่สุดในตลาดซึ่งสามารถช่วยขับเคลื่อนพลังงานในเครื่องจักรเช่นกังหันลม, ยุทโธปกรณ์ทางทหาร, เครื่องขุดและในพลังงานสะอาดเช่นเครื่องติดตามพลังงานแสงอาทิตย์, โรงไฟฟ้าพลังงานแสงอาทิตย์แบบคอนเนคเตอร์, นอกจากนี้อาจเป็นได้ ยังนำไปใช้ในด้านอื่นๆ เช่น อุปกรณ์ทางการแพทย์ ป่าไม้ การจัดการของเสีย และตัวกำหนดตำแหน่งทางอุตสาหกรรมตัวเรือนหุ้มส่วนประกอบไดรฟ์ทั้งหมดอย่างแน่นหนา เช่น ชุดเฟืองตัวหนอนแบบหุ้มสองชั้น ชุดเกียร์ของดาวเคราะห์ และตลับลูกปืนจานหมุน เพื่อให้ได้รับการปกป้องอย่างสมบูรณ์จากองค์ประกอบต่างๆไดรฟ์แบบปิดยังมีประโยชน์หากคุณติดตั้งภายในเพื่อไม่ให้เห็นชิ้นส่วนเคลื่อนไหวเพื่อหลีกเลี่ยงการทำร้ายคนงานในไซต์
ไดรฟ์แกว่ง SE เหมาะอย่างยิ่งสำหรับงานที่ต้องการทั้งการถือน้ำหนักบรรทุกและแรงบิดในการหมุนจากกระปุกเกียร์เดียวกันตัวหนอนที่ปิดสนิทมาพร้อมกับเทคโนโลยีหนอนนาฬิกาทรายที่จดสิทธิบัตรของ Hangtuo หรือกรวยไดรฟ์และชุดเฟืองตัวหนอนแบบห่อหุ้มสองชั้นเมื่อจำเป็น เพื่อการรองรับน้ำหนักสูงสุดและประสิทธิภาพแต่ละขนาดได้รับการทดสอบอย่างเข้มงวดเพื่อประสิทธิภาพที่เชื่อถือได้ ประเภทมีตั้งแต่ 1 นิ้วถึง 25 นิ้ว ซึ่งให้แรงบิดจับ 1.8kNm ถึง 89kNm แรงบิดเอาต์พุต 0.3Nm ถึง 21kNm ความจุโหลดโมเมนต์พลิกคว่ำ 1 kNm ถึง 346 kNm และอัตราส่วนลดกระปุกเกียร์ จาก 31:1 ถึง 150:1
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
การติดตั้ง
การติดตั้งแนวตั้ง
ขอแนะนำให้ติดตั้งไดรฟ์แกว่งโดยอ้างอิงถึงการดึงกลับด้านในการใช้งานพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดีขึ้น
สำหรับการใช้งานอื่นๆ ทิศทางการติดตั้งจะขึ้นอยู่กับการประเมินระดับการป้องกันและจะดีกว่าสำหรับการป้องกันที่ดีขึ้น
การติดตั้งแนวนอน
ขอแนะนำให้ติดตั้งไดรฟ์แกว่งกลับด้านบนแกนราบในการใช้งานพลังงานแสงอาทิตย์เพื่อการป้องกันที่ดีขึ้นและเพิ่มการป้องกันสำหรับแกนยกระดับ
สำหรับการใช้งานอื่นๆ ทิศทางการติดตั้งจะขึ้นอยู่กับการประเมินระดับการป้องกันและจะดีกว่าสำหรับการป้องกันที่ดีขึ้น
