รายละเอียดสินค้า:
|
| แบบอย่าง: | 5 นิ้ว | อัตราทดเกียร์: | 37:1 |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์แบบเฉียง | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| คนขับ: | มอเตอร์ไฟฟ้า | ใบรับรอง: | ISO9001, CE |
| การติดตั้ง: | แนวตั้ง | การซ่อมบำรุง: | ฟรี |
| สี: | ตามที่ขอ | ฟันเฟือง: | ＜0.1° |
| เน้น: | worm drive gearbox,worm gear motor |
||

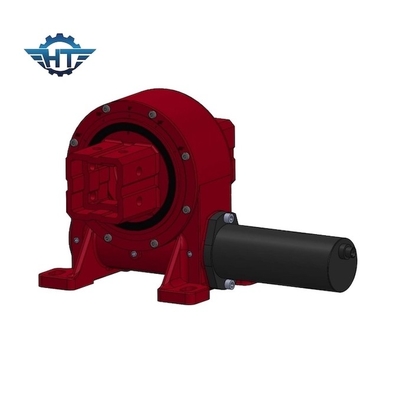

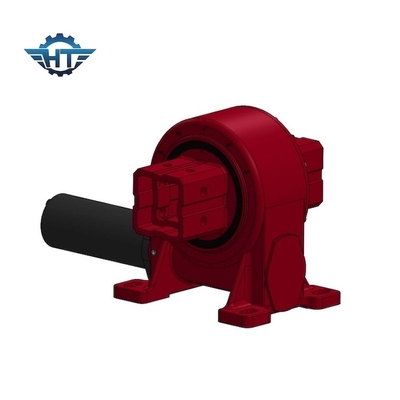

กล่องเกียร์หนอนขนาดเล็กติดตั้งในแนวนอนสำหรับระบบติดตามแสงอาทิตย์แบบเอียงและเฉียง
รายละเอียดกระปุกเกียร์หนอนขนาดเล็ก
Slewing Drive คืออะไร?
ไดรฟ์แกว่ง (หรือเรียกสั้น ๆ ว่าไดรฟ์ฆ่า) เป็นระบบที่สมบูรณ์พร้อมสำหรับการติดตั้งที่ประกอบด้วยแหวนแกว่งลูกหรือลูกกลิ้ง (แบริ่ง) ตัวหนอนและตัวเรือนที่ปิดสนิทสามารถปรับแต่งด้วยกระปุกเกียร์ดาวเคราะห์แบบไฮดรอลิกหรือไฟฟ้าพร้อมเกรด IP ที่เลือกได้ตามความต้องการใช้งานที่แตกต่างกันและความต้องการของลูกค้า
มีคุณสมบัติป้องกันการกัดกร่อน รับน้ำหนักบรรทุกสูง และมีความเที่ยงตรงสูง
การแกว่งของเฟืองตัวหนอนถูกนำมาใช้กันอย่างแพร่หลายในชิ้นส่วนที่ค่อนข้างหมุนของเครื่องจักรและสนามพลังงานแสงอาทิตย์ เช่น ระบบติดตามแสงอาทิตย์, แชสซีแบบหมุนของเครื่องจักรทำงานทางอากาศ, เครนรถบรรทุก, สว่านหิน, เครื่องเจาะ, เครื่องจับไม้, เครื่องขึ้นรูปรหัส
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ฟีเจอร์หลัก
1. มุมและระยะการหมุนไม่จำกัด
2. ให้การส่งกำลังและแรงบิดสูงอย่างมีประสิทธิภาพมากที่สุด
3. ตัวเรือนที่ปิดสนิทและปิดสนิททนทานต่อสภาพแวดล้อมที่รุนแรงและเพิ่มความปลอดภัย
