| Brand Name: | HT |
| Model Number: | วีอี5" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

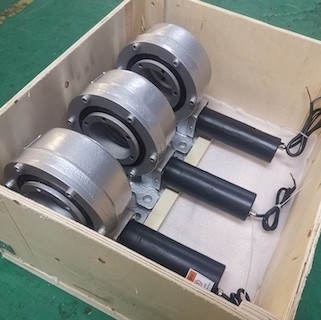

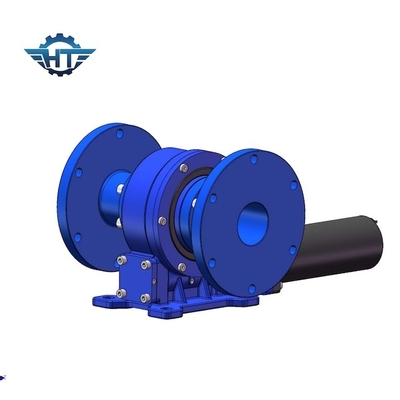

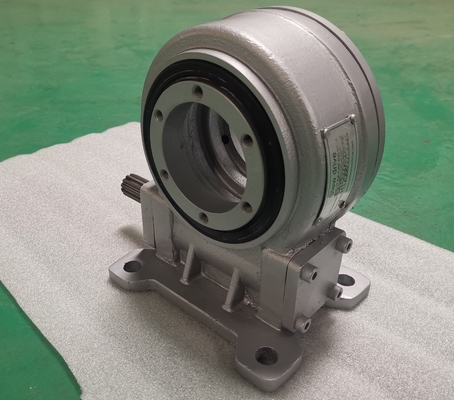

ไดรฟ์แกว่งความเร็วต่ำในแนวตั้ง, IP66 5 นิ้วสำหรับระบบติดตั้งภาคพื้นดินขนาดเล็ก
คำอธิบายไดรฟ์แกว่งความเร็วต่ำ
ตัวลดแบบโรตารี่สามารถทนต่อแรงในแนวแกนขนาดใหญ่ แรงในแนวรัศมี และโมเมนต์การให้ทิป และสามารถขับเคลื่อนแท่นหมุนหรือโครงยึดให้หมุนในแนวนอนและที่มุมพิทช์ได้การใช้เฟืองขับตัวหนอนเพื่อให้เกิดการชะลอตัวตัวหนอนขับเคลื่อนวงแหวนรอบนอกของตลับลูกปืนแกว่งเพื่อหมุน วงแหวนรอบนอกจะส่งแรงบิดผ่านหน้าแปลน และวงแหวนด้านในของตลับลูกปืนหมุนถูกยึดไว้ที่ฐานใช้ในการออกแบบโครงสร้างของโครงยึดติดตามแสงอาทิตย์ ขับเคลื่อนระบบผลิตไฟฟ้าเพื่อติดตามประสิทธิภาพการผลิตพลังงานแสงอาทิตย์ และเครื่องจักรก่อสร้างที่ขับเคลื่อนวัตถุที่หมุนค่อนข้างจะหมุนได้ 360 องศาตามต้องการ
| แบบอย่าง | VE5 | สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ยี่ห้อ | HT | พิมพ์ | สิ่งที่ส่งมาด้วย |
| วัสดุ | 42CrMo,50Mn | แรงบิดเอาต์พุต | 600 นิวตันเมตร |
| แรงบิดช่วงเวลาการเอียง | 5 K Nm | ถือแรงบิด | 9.2 K Nm |
| คะแนนแกนคงที่ | 16 KN | เรตติ้งเรเดียลแบบสถิต | 27 KN |
| การจัดระดับแกนแบบไดนามิก | 8 KN | เรตติ้งเรเดียลแบบไดนามิก | 14 KN |
| อัตราทดเกียร์ | 37:1 | ประสิทธิภาพ | 40% |
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
ระบบติดตามแสงอาทิตย์
ในฐานะที่เป็นพลังงานสะอาดและหมุนเวียนได้ พลังงานแสงอาทิตย์มีการใช้กันมากขึ้นเรื่อยๆ โดยเฉพาะอย่างยิ่งเทคโนโลยีการผลิตไฟฟ้าจากเซลล์แสงอาทิตย์แบบติดตาม (tracking photovoltaic power generation) เป็นเทคโนโลยีการใช้พลังงานแสงอาทิตย์ที่เกิดขึ้นใหม่ตามเทคโนโลยีการผลิตไฟฟ้าจากเซลล์แสงอาทิตย์แบบเดิม
ระบบติดตามพลังงานแสงอาทิตย์สามารถให้แผงโซลาร์เซลล์หันหน้าเข้าหาดวงอาทิตย์ให้ได้มากที่สุด เพิ่มการผลิตไฟฟ้าของโมดูลโซลาร์เซลล์พลังงานแสงอาทิตย์ ลดต้นทุนการลงทุนของระบบผลิตไฟฟ้าโซลาร์เซลล์ และปรับปรุงอัตราการใช้ประโยชน์ของแผงโซลาร์เซลล์พลังงานแสงอาทิตย์โครงสร้างการส่งกำลังที่ใช้เชื่อมต่ออุปกรณ์ไฟฟ้าและแผงเซลล์แสงอาทิตย์ในระบบไฟฟ้าโซลาร์เซลล์แบบเดิมมีข้อเสียของโครงสร้างที่ซับซ้อนและมีค่าใช้จ่ายสูง
