รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | SDE7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | วัฏจักรหน้าที่: | 30 ปี |
| พิมพ์: | แกนคู่ | สีมาตรฐาน: | RAL9006 |
| สลักเกลียว: | 6*M10 | HS Code: | 84834090 |
| เน้น: | ไดรฟ์ Slewing แกนคู่ SDE7,กล่องเกียร์ไดรฟ์แบบหมุนดาวเคราะห์ 12V,ไดรฟ์เกียร์หนอน SDE7 |
||

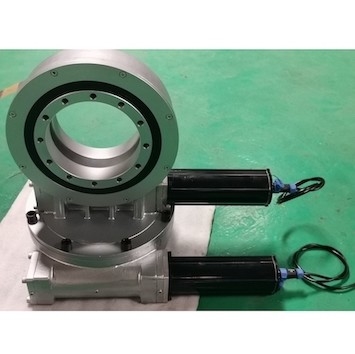

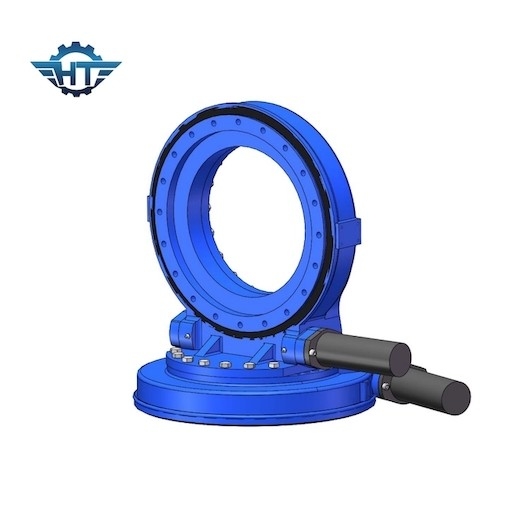

กล่องเกียร์ไดรฟ์แกว่งแกนคู่ SDE7 พร้อมมอเตอร์ดาวเคราะห์ 12V สำหรับ Solar Tracker
คำอธิบายไดรฟ์แกว่งแกนคู่
มีไดรฟ์ทั่วไปสองแบบและสถาปัตยกรรมการควบคุมสำหรับตัวติดตามสองแกน: ไดรฟ์แบบกระจายและไดรฟ์ที่เชื่อมโยงโดยไม่คำนึงถึงการออกแบบ ไดรฟ์สวิงนั้นเป็นส่วนประกอบศูนย์กลางของชุดควบคุมอย่างไม่ต้องสงสัยความแม่นยำและความแข็งแกร่งของตัวขับแกว่งนั้นสัมพันธ์อย่างใกล้ชิดกับการทำงานที่ปลอดภัยของระบบ
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
พารามิเตอร์มอเตอร์เกียร์ไฟฟ้า
| ข้อมูลมอเตอร์ | ข้อมูลดาวเคราะห์ | ||
| จัดอันดับแรงดันไฟฟ้า | 24VDC | อัตราส่วน | 398:1 |
| จัดอันดับปัจจุบัน | 1.3A | แรงบิดเอาต์พุต | 43Nm |
| จัดอันดับความเร็ว | 800รอบต่อนาที | ความเร็วในการส่งออก | 2 รอบต่อนาที |
| ระดับการป้องกัน | IP55/65/66 | เสียงรบกวน | <60db |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
