รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | ล็อคตัวเอง: | ใช่ |
|---|---|---|---|
| แรงบิดเอียง: | 54.4 กิโลนิวตันเมตร | ถือแรงบิด: | 40.5 กิโลนิวตันเมตร |
| แอปพลิเคชัน: | รถเครน | ไซต์การติดตั้ง: | ระบบติดตามดวงอาทิตย์ |
| บรรจุภัณฑ์: | ไม้อัด | เครื่องยนต์: | มอเตอร์ไฟฟ้ากระแสสลับ |
| เน้น: | IP66 SE12 Worm Gear Slew Drive,Slew Drive Gearbox ความเร็วต่ำ 50Mn,IP66 SE12 Solar Tracker Slew Drive |
||

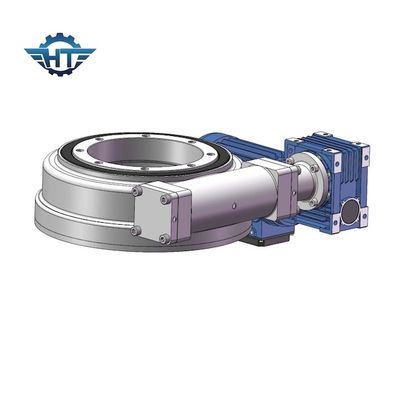

IP66 SE12 Slew Drive Gearbox ที่มีความแม่นยำสูงและความเร็วต่ำสำหรับตัวติดตามแผงโซลาร์เซลล์
IP66 ล็อคตัวเองแกว่งไดรฟ์
ไดรฟ์แกว่ง (slewing reducer) เป็นสิ่งที่เรามักเรียกว่าการรวมกันของแบริ่งแกว่งและหนอนเป็นผลิตภัณฑ์รูปแบบใหม่ ซึ่งมักประกอบด้วยตัวหนอน ตลับลูกปืนแกว่ง ตัวเรือน มอเตอร์ และชิ้นส่วนอื่นๆเนื่องจากส่วนประกอบหลักใช้ตลับลูกปืนแกว่ง จึงสามารถรับแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์พลิกคว่ำได้ในเวลาเดียวกันเมื่อเทียบกับผลิตภัณฑ์โรตารี่แบบดั้งเดิม ไดรฟ์แบบโรตารี่ (ตัวลดการหมุน) มีลักษณะของการติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งในระดับที่มากขึ้นผลิตภัณฑ์นี้สามารถใช้กันอย่างแพร่หลายในเครื่องจักรก่อสร้างและแหล่งพลังงานใหม่ เช่น รถบรรทุกพื้นเรียบสำหรับงานหนัก เครนตู้คอนเทนเนอร์ เครนติดรถบรรทุก ยานพาหนะทำงานทางอากาศ และระบบผลิตพลังงานแสงอาทิตย์สำหรับหน่วยลาดตระเวนดวงอาทิตย์
ข้อดี
ผู้ผลิตตลับลูกปืนแกว่งอธิบายว่ามีข้อดีที่ชัดเจนดังต่อไปนี้:
ไดรฟ์แกว่งสามารถรับแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์การให้ทิปได้ในเวลาเดียวกัน เนื่องจากส่วนประกอบหลักใช้ตลับลูกปืนสำหรับแกว่งคู่ไดรฟ์แบบโรตารี่ติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งในระดับที่มากขึ้น
ตามโครงสร้างแล้ว พื้นผิวฟันเฟืองของไดรฟ์โรตารีอยู่ในแนวสัมผัส ซึ่งช่วยเพิ่มความจุแบริ่งได้อย่างมากการส่งสัญญาณเป็นไปอย่างราบรื่นและมีเสียงรบกวนน้อย
ในการใช้งานจริง การผสานรวมอุปกรณ์ขับเคลื่อนแบบโรตารี่ในระดับสูงทำให้ผู้ใช้ไม่จำเป็นต้องซื้อและประมวลผลแต่ละส่วนประกอบของอุปกรณ์โรตารี่ทีละส่วน และยังช่วยลดขั้นตอนการเตรียมการในช่วงเริ่มต้นของการผลิตผลิตภัณฑ์อีกด้วย ส่งผลให้ผลิตภาพแรงงานดีขึ้นอย่างมาก
เฟืองตัวหนอนและตัวขับตัวหนอนมีลักษณะของการล็อคตัวเองแบบย้อนกลับซึ่งสามารถตระหนักถึงการล็อคตัวเองแบบย้อนกลับนั่นคือมีเพียงตัวหนอนเท่านั้นที่สามารถขับเคลื่อนด้วยตัวหนอนได้ แต่ตัวหนอนไม่สามารถขับเคลื่อนด้วยเฟืองตัวหนอนเช่นกลไกหนอนล็อคตัวเองที่ใช้ในเครื่องจักรกลหนัก การล็อคตัวเองแบบย้อนกลับสามารถมีบทบาทในการป้องกันความปลอดภัยคุณลักษณะนี้ทำให้อุปกรณ์ขับเคลื่อนแกว่งใช้กันอย่างแพร่หลายในการยก งานทางอากาศ และอุปกรณ์อื่นๆในขณะที่ปรับปรุงเนื้อหาทางเทคโนโลยีของเครื่องยนต์หลัก ยังช่วยเพิ่มเสถียรภาพในการทำงานและปัจจัยด้านความปลอดภัยของเครื่องยนต์หลักอีกด้วยเป็นศูนย์รวมที่สำคัญของการประยุกต์ใช้การก่อสร้างที่ปลอดภัยของอุปกรณ์ทางกล
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
แอปพลิเคชัน
ตลับลูกปืนแหวนแกว่งสามารถใช้งานได้หลากหลายขอบเขตการใช้งานมีตั้งแต่รถขุดและเครน การทำเหมืองแบบ opencast และกังหันลม ไปจนถึงเสาอากาศการใช้งานด้านอื่นๆ ได้แก่ วิศวกรรมและระบบติดตามแสงอาทิตย์
