รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | การรับประกัน: | 10 ปี |
|---|---|---|---|
| แอปพลิเคชัน: | ตัวติดตามแสงอาทิตย์แบบเอียงแกนเดียว | หมุนแกน: | แกนเดี่ยว |
| บริการ: | การออกแบบ OEM | บรรจุภัณฑ์: | ไม้อัด |
| เครื่องยนต์: | มอเตอร์ไฟฟ้า | ไซต์การติดตั้ง: | หลังคา และ สนาม |
| เน้น: | worm gear slew drive,slewing ring gear |
||

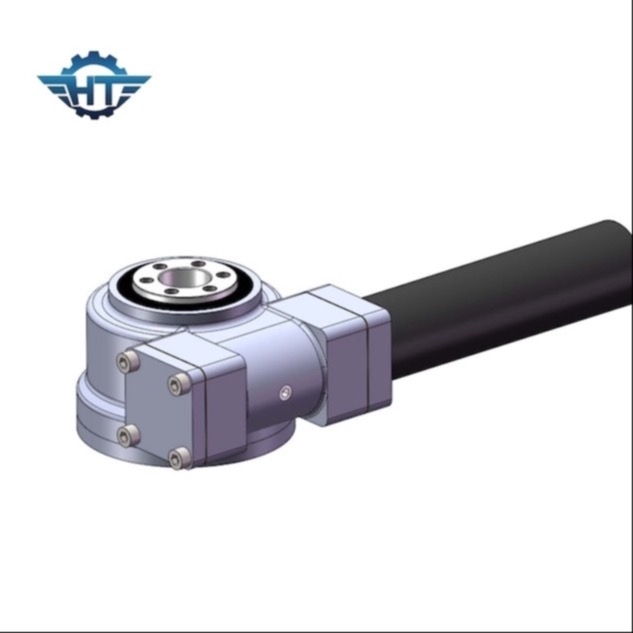

กล่องเกียร์ไดรฟ์ Slew แนวนอนสำหรับตัวติดตามแสงอาทิตย์แบบเอียงแกนเดียว
รายละเอียดกระปุกเกียร์ Slew Drive
SE slew drive เป็นตัวเลือกที่ดีเมื่อโครงการอยู่ในสภาวะการทำงานที่รุนแรงและป้องกันการกัดกร่อนมันถูกออกแบบด้วยเฟืองฟันโค้ง มันจะเพิ่มแรงบิดเอาท์พุตด้วยการทำงานที่ราบรื่นของการป้องกันพายุทราย การใช้งานภาคสนามที่เหนือกว่าไดรฟ์แกว่ง Hangtuo ส่วนใหญ่ประกอบด้วยตลับลูกปืนแกว่ง เฟืองตัวหนอน ตัวเรือน และไฮดรอลิกหรือมอเตอร์ไฟฟ้าบริษัทที่มี Hangtuo หมายถึงการติดต่อโดยตรงกับผู้เชี่ยวชาญทางเทคนิคที่มีประสบการณ์ คำแนะนำที่ดีและข้อตกลงที่พึงพอใจการปรับเปลี่ยนเพื่อให้เหมาะกับความต้องการของลูกค้าสามารถดำเนินการได้อย่างรวดเร็วและเชื่อถือได้ไม่ว่าคุณจะต้องการอะแดปเตอร์แบบอื่นเพื่อให้เหมาะกับการเชื่อมต่อมอเตอร์เกียร์ เพลายาว และกระบวนการพ่นสีหรือสีทางเลือกเอกสารที่ดี เช่น ภาพวาด 3 มิติ การพัฒนาอย่างมืออาชีพ และการทดสอบต้นแบบ
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
แอปพลิเคชั่น
ไดรฟ์แกว่งสามารถใช้กันอย่างแพร่หลายสำหรับระบบติดตามแสงอาทิตย์, CPV, CSP, HCPV, กังหันลมและจานเสาอากาศดาวเทียมผลิตภัณฑ์เหล่านี้ได้รับการออกแบบให้มีอายุการใช้งานยาวนาน โดยทำงานในสภาพแวดล้อมที่ยากลำบาก
ข้อดีของเรา
เวลาตอบสนองอย่างรวดเร็ว
ประสบการณ์ระยะยาวในการควบคุมกระบวนการอัจฉริยะสำหรับการผลิตจำนวนมากตลอดจนในการพัฒนาผลิตภัณฑ์ที่มุ่งเน้นลูกค้า
ข้อดีของผลิตภัณฑ์
Slewing Drive (แบบปิด, ประเภทแนวตั้ง, ประเภทแกนคู่, ประเภทความแม่นยำ) ไดรฟ์แกว่งตัวหนอนนาฬิกาทรายขึ้นอยู่กับตลับลูกปืนแกว่งที่มีแรงบิดโมเมนต์การเอียงที่แข็งแกร่งและฟังก์ชั่นล็อคตัวเองแบบสถิตพื้นผิวสัมผัสของฟันส่วนใหญ่ได้รับการออกแบบมาเป็นพิเศษสำหรับการขับของบรรทุกสูง
คุณภาพคงที่
กำหนดจุดตรวจสอบคุณภาพที่สำคัญ รวม 9 ตำแหน่งในโรงงานเราตั้งค่าจุดตรวจสอบคุณภาพที่สำคัญ ให้คำแนะนำในการตรวจสอบคุณภาพเพื่อควบคุมอย่างเข้มงวดในกระบวนการสำคัญเราใช้ความแม่นยำสูงและการสอบเทียบเกจวัด
การทดสอบ
เครื่องมือวัดขั้นสูง
การวัดควรได้รับการสอบเทียบ ตรวจสอบ และใช้ได้เฉพาะเกจที่ผ่านการรับรองเท่านั้น
