| Brand Name: | HangTuo |
| Model Number: | VE5" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

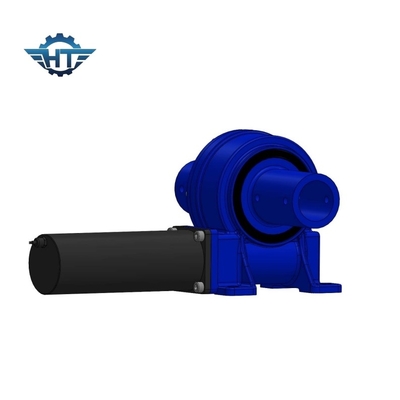

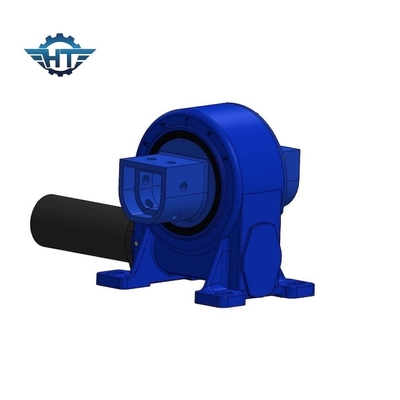

VE5 โมเดลติดตั้งแนวราบ Worm Gear Slew Drive กับ 24V DC Brushed Gear Motors สําหรับเครื่องติดตามแสงอาทิตย์
คําอธิบายของ VE5 Slew Drive
เนื่องจากสัดส่วนการเร่งสูงและการสัมผัสพื้นผิวที่ใหญ่ระหว่างหนอนและหนอนเร่ง ค่านิ้วรอยที่สูงมากสามารถถูกส่งผ่านด้วยขนาดเล็กมากของสลูดไดรฟ์ ซึ่งหมายความว่าความหนาแน่นของพลังงานสูงสุดเครื่องขับเคลื่อนที่ขับเคลื่อนของหนอนสามารถนําไปใช้ในแอพพลิเคชั่นที่ต้องการความเร็วต่ําและทอร์คสูง เช่น เครื่องติดตามแสงอาทิตย์โรงไฟฟ้าพลังงานความร้อนเมื่อมันถูกใช้ในการใช้งานหมุนต่อเนื่องที่มีความเร็วหมุนสูงไม่ได้ถูกอนุญาตเนื่องจากภาระที่สูงกว่าซึ่งจะทําให้ความร้อนเกินภายในการขับเคลื่อนและความล้มเหลวในการทํางาน.
ปริมาตรการทํางานแบบ VE
| รุ่น | คมปอร์ตผลิตระดับ (N.m) | ทอร์คการยึด (kN.m) | ทอร์คการเลื่อน (kN.m) | หนุนแกน (kN) | อุตสาหะ | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยํา (ปริญญา) |
IP | Tep การทํางาน ((°C) | การล็อคตัวเอง | น้ําหนัก (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 12 กิโลกรัม |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 18 กิโลกรัม |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 32 กิโลกรัม |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 28 กิโลกรัม |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 52 กิโลกรัม |
| 12 นิ้ว | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 65 กิโลกรัม |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 88 กิโลกรัม |
| 17 นิ้ว | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 135 กิโลกรัม |
| 21 นิ้ว | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 192 กิโลกรัม |
| 25 นิ้ว | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | ใช่ | 251 kg |
ข้อมูลเพิ่มเติม
| ขั้นต่ํา จํานวนการสั่งซื้อ | จํานวน 5 หน่วย, มีการสั่งซื้อตัวอย่าง |
| ท่าเรือ | ท่าเรือจีน นิงโบ/ชางไฮ |
| เงื่อนไขการจ่ายเงิน | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| ระยะเวลาการจัดส่ง | ระยะเวลา 20-40 วัน |
| รายละเอียดการบรรจุ | กระเป๋าไม้ที่ไม่ถูกระบายเชื้อ |
