รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | VE9 เกียร์แนวตั้ง |
|---|---|---|---|
| อัตราทดเกียร์: | 61:1 | จัดอันดับแรงบิดเอาท์พุท: | 8784 น. |
| ถือแรงบิด: | 80 kNm | แรงบิดเอียง: | 16 kNm |
| ประสิทธิภาพ: | 40% | ความแม่นยำ: | 0.15 องศา |
| เน้น: | 84 * 84 หลอดไดรฟ์แกว่งแนวตั้ง,ไดรฟ์แกว่งแนวตั้ง 50Mn 42CrMo,0.15 องศา Worm Gear Slewing Drive |
||

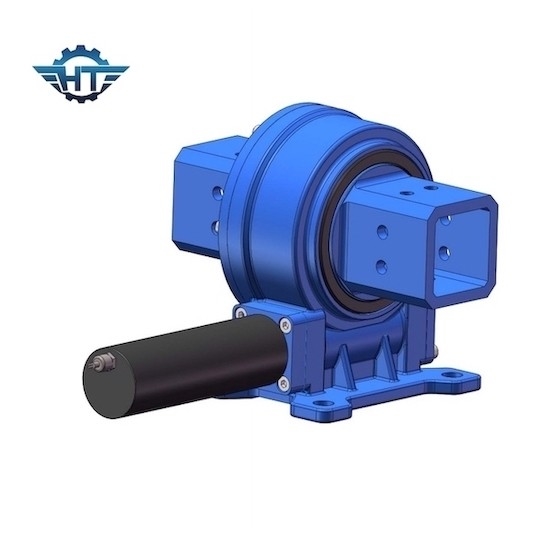

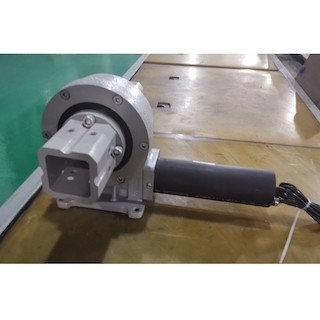

ไดรฟ์ Slew แกนเดี่ยวแนวตั้ง 9 นิ้ว, ขนาดท่อ 84 * 84 สำหรับระบบติดตามแสงอาทิตย์
ไดรฟ์ Slew แกนเดี่ยวแนวตั้ง Description
ระบบขับเคลื่อนหนอนฆ่าเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยวงแหวนแกว่ง แผ่นฐาน และตัวหนอนหน่วยนี้นำข้อดีของแหวนแกว่งและตัวหนอนมารวมกันเป็นหนึ่งเดียว
| แบบอย่าง: | VE9 | สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ยี่ห้อ | HT | พิมพ์ | สิ่งที่ส่งมาด้วย |
| วัสดุ | 42CrMo,50Mn | แรงบิดเอาต์พุต | 8784 น. |
| แรงบิดช่วงเวลาการเอียง | 16 K Nm | ถือแรงบิด | 80 K Nm |
| คะแนนแกนคงที่ | 60 KN | เรตติ้งเรเดียลแบบสถิต | 130 KN |
| การจัดระดับแกนแบบไดนามิก | 30 KN | เรตติ้งเรเดียลแบบไดนามิก | 65 KN |
| อัตราทดเกียร์ | 61:1 | ประสิทธิภาพ | 40% |
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
เหมาะสำหรับการใช้งานที่ต้องการการหมุนช้าด้วยการเคลื่อนไหวต่อเนื่องหรือเป็นวัฏจักรที่สามารถจัดการกับโหลดแบบผสมได้ผลิตภัณฑ์นี้มีขนาดมาตรฐานสำหรับคัปปลิ้งมอเตอร์ไฟฟ้าหรือไฮดรอลิก รวมถึงการคัปปลิ้งทั้งระบบเข้ากับอุปกรณ์
เนื่องจากมีความกะทัดรัด ความแข็งแกร่งสูงและข้อดีอื่น ๆ ที่กล่าวถึง ระบบขับเคลื่อนหนอนจึงถูกนำมาใช้ในอุปกรณ์ที่หลากหลาย เช่น แท่นประกอบแบบเคลื่อนย้ายได้ ระบบดาวเทียม เครนยกของแบบไฮดรอลิกบนยานพาหนะขนส่ง เครนสำหรับเดินทะเลขนาดเล็ก บันไดหมุนแบบขยายได้ ในหน่วยล้อขนาดใหญ่ ผู้ขนส่งพอร์ทัลทางทะเล
ผู้ติดต่อ: Mr. Tommy Zhang
โทร: +86-18961639799
