รายละเอียดสินค้า:
|
| แบบอย่าง: | SE 1 นิ้ว | เซ็นเซอร์ฮอลล์: | ไม่จำเป็น |
|---|---|---|---|
| ความเร็ว: | 0.03~1 รอบต่อนาที | อัตราทดเกียร์: | 32:1 |
| IP Class: | IP66 | กลับถือแรงบิด: | 1850 NM |
| แรงบิดเอียง: | 320 นาโนเมตร | HS Code: | 8483409090 |
| เน้น: | 1RPM Worm Gear Slew Drive,Worm Gear Slew Drive IP66,IP66 ไดรฟ์แบริ่งแกว่ง |
||

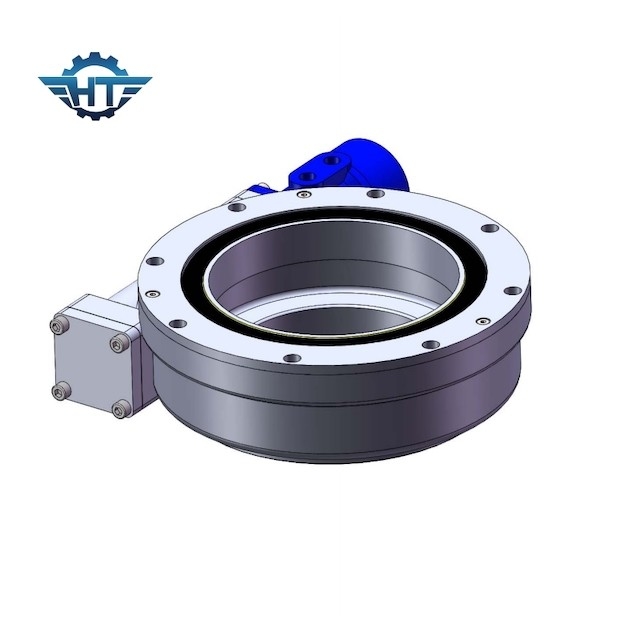

SE1 Small Worm Drive Slewing Drive สำหรับระบบติดตามแผงพลังงานแสงอาทิตย์
แนะนำ Worm Gear Slew Drives
ไดรฟ์แกว่งสามารถรองรับน้ำหนักที่หนักแต่หมุนได้ช้า ซึ่งมักจะเป็นแพลตฟอร์มแนวนอน เช่น เครนทั่วไป ลานสวิง หรือแท่นที่หันไปทางลมของกังหันลมแกนนอนปัจจุบันมีการใช้กันอย่างแพร่หลายในด้านพลังงานแสงอาทิตย์: ระบบติดตามแสงอาทิตย์แบบแกนเดียว ระบบติดตามแสงอาทิตย์แบบแกนคู่ พลังงานแสงอาทิตย์แบบเข้มข้น เฟรสเนล หอความร้อน และแม้แต่ในเสาอากาศ
เฟืองเกลียวและตัวหนอนนาฬิกาทรายทำให้มีการสัมผัสหลายฟัน ซึ่งทำให้สามารถรับแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์เอียงได้พร้อมกัน

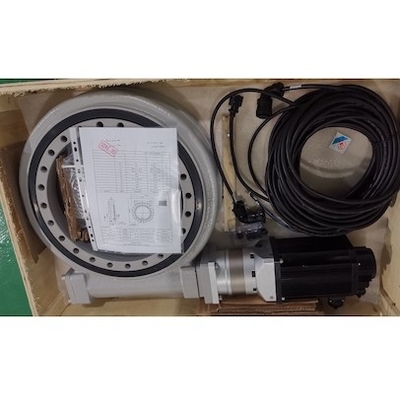

แกว่งมอเตอร์เกียร์ไดรฟ์
มอเตอร์ที่ตรงกันจะถูกเลือกตามความต้องการทางเทคนิคของลูกค้าที่แตกต่างกัน
| แรงดันไฟฟ้า | กำลังขับ | ความเร็วในการส่งออก | กันน้ำ |
| 24VDC | 5-60W | 10-100 รอบต่อนาที | IP65 |
| สังเกต | มอเตอร์พิเศษสามารถปรับแต่งได้ตามความต้องการของคุณ | ||
| ตัวเข้ารหัสและกล่องเกียร์สามารถแก้ไขได้ | |||
| กล่องเกียร์ดาวเคราะห์สามารถจับคู่ได้ตามความต้องการที่แตกต่างกัน | |||
ข้อดี
ทีมงานด้านเทคนิคมืออาชีพของเราสามารถจัดหาโซลูชั่นการขับเคลื่อนการแกว่งที่เหมาะสมตามคำขอโดยละเอียดของคุณ
เราสามารถจัดหาไดรฟ์แกว่ง มอเตอร์ชนิดต่างๆ ตัวเข้ารหัส เซ็นเซอร์ในห้องโถง และตัวควบคุม
เราสามารถให้คำแนะนำในการติดตั้ง ติดตามคำแนะนำการจัดระบบ
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ |
204 |
แอปพลิเคชั่น
ระบบติดตามไฟฟ้าโซลาร์เซลล์
หลักการออกแบบระบบติดตามไฟฟ้าโซลาร์เซลล์ไม่ซับซ้อนเนื่องจากมุมการฉายรังสีของดวงอาทิตย์เปลี่ยนแปลงตลอดเวลา แผงโซลาร์เซลล์คงที่แบบเดิมจึงไม่ใช่ "วัตถุที่ตายแล้ว" อีกต่อไปหลังจากใช้เทคโนโลยีการติดตามในทางตรงกันข้าม พวกเขาสามารถไล่ตามดวงอาทิตย์ได้เหมือนดอกทานตะวัน และเพิ่มปริมาณรังสีดวงอาทิตย์ที่ได้รับ ซึ่งจะช่วยปรับปรุงการผลิตไฟฟ้าโดยรวมของโรงไฟฟ้า
