รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | แกนคู่ 5 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 37:1 | ประสิทธิภาพ: | 40% |
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ | ใบรับรอง: | ISO9001, CE |
| ไซต์การติดตั้ง: | ลานโล่ง หลังคาเรียบ | คุณสมบัติ: | ติดตั้งได้รวดเร็วและปลอดภัย |
| เน้น: | ไดรฟ์วงแหวนแกว่งแกนคู่,ไดรฟ์วงแหวนแกว่งแผง PV,ไดรฟ์หนอนแผง PV ฆ่า |
||
ไดรฟ์ Slew ขนาดเล็กแกนเดี่ยวขนาด 3 นิ้วพร้อมมอเตอร์เกียร์ 24VDC สำหรับระบบติดตามแสงอาทิตย์แบบแกนเดี่ยว
คำอธิบายไดรฟ์ Slew ขนาดเล็ก
Slewing drive เป็นผลิตภัณฑ์ slewing ชนิดใหม่ ซึ่งมักเรียกว่า slewing bearing ซึ่งมักจะประกอบด้วยตัวหนอน เกียร์ ตัวเรือน มอเตอร์ และส่วนประกอบอื่นๆเนื่องจากส่วนประกอบหลักคือตลับลูกปืนแกว่ง จึงสามารถรับแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์พลิกคว่ำได้ในเวลาเดียวกันเมื่อเทียบกับผลิตภัณฑ์แกว่งแบบดั้งเดิม อุปกรณ์ไดรฟ์แกว่งใหม่มีลักษณะของการติดตั้งที่สะดวก การบำรุงรักษาที่สะดวก และพื้นที่การติดตั้งที่ใหญ่ขึ้น
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
แอปพลิเคชั่น

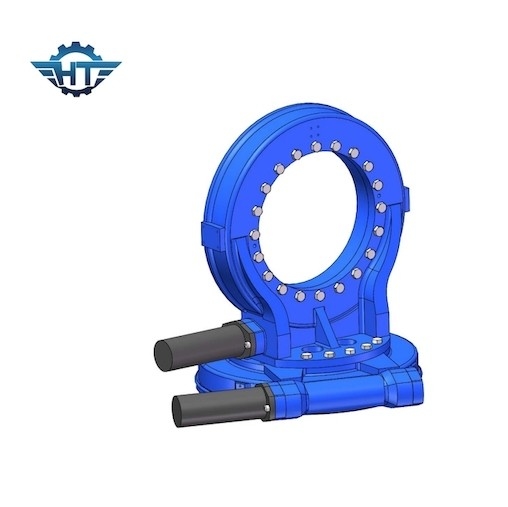

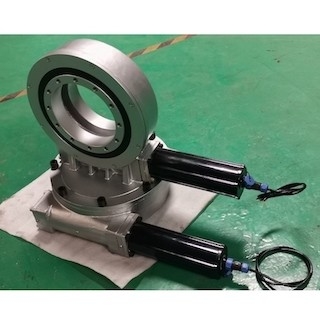

หน่วยแกว่งแกนคู่ของเราสร้างแรงบิดโดยการหมุนประมาณสองแกนที่แยกจากกันอย่างอิสระ ช่วยให้ส่งกำลังได้อย่างเสถียรและแม่นยำสูงในช่วงกว้างการใช้งานรวมถึงเครื่องติดตามแสงอาทิตย์, ฮีลิโอสแตท, เซลล์แสงอาทิตย์แบบเข้มข้น (CPV) และเสาอากาศดาวเทียมและวิทยุ
