รายละเอียดสินค้า:
|
| วงสวิงเรนจ์: | ±60° | วัสดุ: | 42CRMN, 50Mn |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องติดตามพลังงานแสงอาทิตย์ | การรับประกัน: | 10 ปี |
| สี: | ส้ม | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| เครื่องยนต์: | 24VDC, 220VAC | เฟืองตัวหนอน: | ซองคู่ |
| เน้น: | ไดรฟ์เกียร์หนอนดาวเคราะห์ไฟฟ้า,ไดรฟ์เกียร์ Slew 220VAC,ไดรฟ์เกียร์หนอน 220VAC ฆ่า |
||

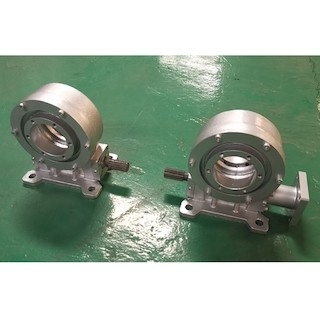

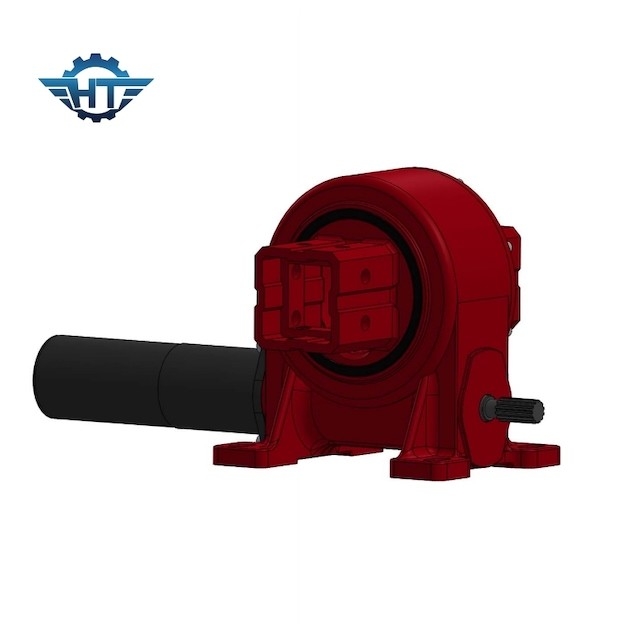

Enclosed House VE8 Slewing Gear พร้อมมอเตอร์เกียร์ดาวเคราะห์ไฟฟ้าสำหรับ Solar Trackers
คำอธิบายไดรฟ์เกียร์แกว่ง
การติดตามแสงอาทิตย์แบบปิด Slewing Drive มีหลายประเภท เช่น แบบปิด, แบบตัวเรือนแบบเปิด, แบบแนวตั้ง, แบบแกนคู่, แบบความแม่นยำสูง, แบบตัวหนอน เป็นต้น ไดรฟ์ Slewing นั้นใช้โครงสร้างเฟืองตัวหนอนแบบห่อหุ้มสองชั้นซึ่งมีการสัมผัสหลายฟัน ออกแบบมาเป็นพิเศษสำหรับการบรรทุกน้ำหนักมากมีแรงบิดขณะเอียงที่แข็งแกร่งและฟังก์ชันล็อคตัวเองแบบสถิต
หลักการทำงานของกระปุกเกียร์ลดเกียร์ของดาวเคราะห์ทำให้ตัวเองรับภาระในแนวรัศมีขนาดใหญ่ได้เนื่องจากการกระจายแรงบิดตามสัดส่วนยิ่งไปกว่านั้น ไดรฟ์แกว่งของเราสามารถยึดติดกับมอเตอร์ประเภทต่างๆ มอเตอร์ไฮดรอลิก มอเตอร์ไฟฟ้า 24vdc/12vdc เซอร์โวมอเตอร์ มอเตอร์สเต็ป และเรามีชุดเกียร์แบบฆ่าทุกขนาดที่ตอบสนองความต้องการและความต้องการที่แตกต่างกันของลูกค้า
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ข้อควรระวังในการติดตั้ง
ตลับลูกปืนหมุนรับแรงเพิ่มเติมส่วนใหญ่ที่เกิดจากโครงสร้างแบบหมุนของส่วนประกอบทางกล และปัจจัยต่างๆ เช่น แรงดันโหลดขนาดใหญ่และสภาพแวดล้อมการทำงานที่รุนแรงได้เสนอข้อกำหนดที่สูงขึ้นสำหรับประสิทธิภาพเพื่อให้แน่ใจว่ากิจกรรมการก่อสร้างจะดำเนินไปอย่างราบรื่น การเลือกผลิตภัณฑ์ตลับลูกปืนแกว่งคุณภาพสูงเป็นสิ่งสำคัญมาก และไม่สามารถผ่อนคลายรายละเอียดการติดตั้งและการใช้งานได้
1. ยืนยันคุณภาพก่อนการติดตั้งตลับลูกปืนแกว่ง ควรทำการตรวจสอบด้วยสายตาอย่างระมัดระวังเพื่อยืนยันว่าตลับลูกปืนแกว่งไม่ได้รับความเสียหายอย่างมากระหว่างการขนส่ง เช่น การสึกกร่อนและการเสียรูปอย่างรุนแรง
2. ทำความสะอาดสิ่งสกปรกเมื่อมีวัตถุแปลกปลอม เช่น อนุภาคทรายและตะไบเหล็กอยู่ภายในตลับลูกปืน จะทำให้ชิ้นส่วนที่อยู่ติดกันสึกหรอระหว่างการทำงานของเครื่อง การสั่นสะเทือนเป็นระยะ ๆ จะเกิดขึ้น และจะทำให้การหมุนล้มเหลวด้วยลดอายุการใช้งานของเครื่องจักร
3. มั่นใจในความแม่นยำหลังจากติดตั้งชิ้นส่วนแล้ว จำเป็นต้องตรวจสอบหน้าสัมผัสระหว่างระนาบการแกว่งและระนาบการติดตั้งหากมีช่องว่างควรใช้วัสดุที่สามารถอุดช่องว่างเพื่ออุดช่องว่างเพื่อป้องกันไม่ให้ลูกปืนแกว่งจากการเสียรูปหลังจากขันโบลต์แล้ว
