รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 31:1 | แรงบิดเอาต์พุตปกติ: | 533 นิวตันเมตร |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | ถือแรงบิด: | 7000 นิวตันเมตร |
| แรงบิดเอียง: | 744 นิวตันเมตร | จัดอันดับแรงบิดเอาท์พุท: | 0.065 รอบต่อนาที |
| การใช้งาน: | พลังงานแสงอาทิตย์ | ปกป้องคุณสมบัติ: | IP66 |
| เน้น: | 24VDC 3 "หนอนเกียร์ Slew Drive,Worm Gear Slew Drive 7000 Nm,7000 Nm Slew drive กระปุกเกียร์ |
||

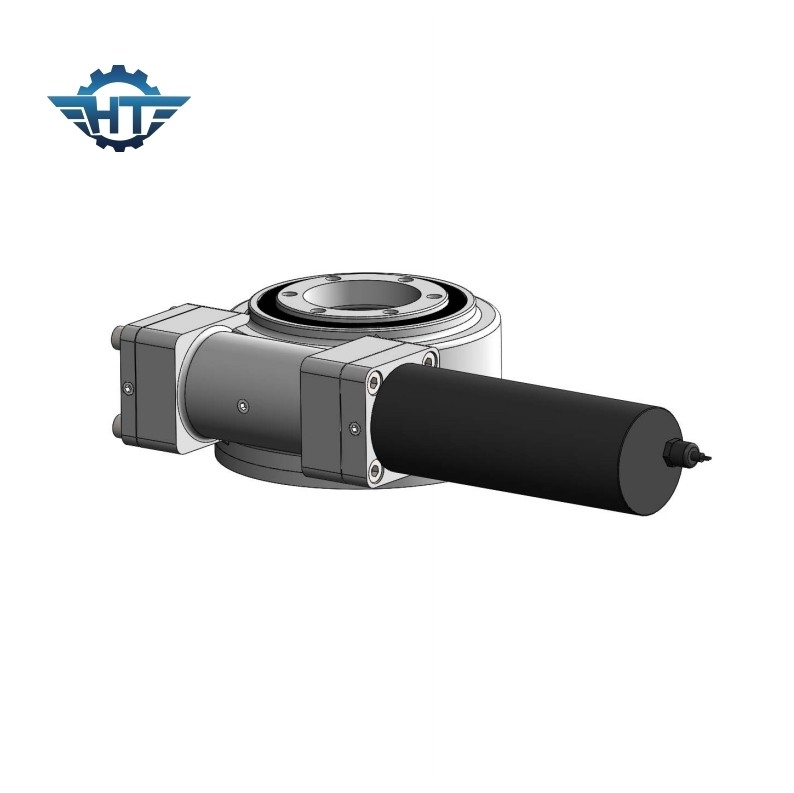

ไดรฟ์ Slew Gear แบบปิด 3 นิ้วพร้อมมอเตอร์เกียร์ 24VDC สำหรับพลังงานแสงอาทิตย์
รายละเอียดไดรฟ์ Slew Gear แบบปิด
ไดรฟ์สังหาร SE ส่วนใหญ่จะใช้ในระบบติดตามแสงอาทิตย์ เครื่องจักรก่อสร้างเนื่องจากใช้งานได้หลากหลาย ไดรฟ์แบบหมุนจึงมีหลากหลายขนาดรุ่น ช่วงประสิทธิภาพ และลักษณะการติดตั้งไดรฟ์นี้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการทั้งแรงรับน้ำหนักและแรงบิดในการหมุนจากกล่องเกียร์เดียวกันพวกเขายังสามารถสร้างด้วยการหมุนแกนคู่ (แกนหมุนพร้อมกัน) หรือด้วยไดรฟ์คู่บนแกนเดียวกัน (เกลียวตัวหนอนสองตัวขับเฟืองวงแหวนเดียวกันในแกนเดียว)
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) |
IP | เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
คุณสมบัติของมอเตอร์เกียร์ที่ตรงกัน
1. เพลาส่งออกของมอเตอร์เกียร์ใช้โครงสร้างรองรับคู่ ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์อย่างมาก
2. ซันเกียร์และเฟืองดาวเคราะห์เชื่อมต่อกันด้วยร่องฟัน ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. ขั้นตอนอินพุตใช้เฟืองเกลียวซึ่งมีเสียงรบกวนต่ำและการทำงานที่มั่นคงด้วยความเร็วสูงเกียร์ภายในถูกแยกออกเพื่อให้อัตราทดเกียร์ใหญ่ขึ้นและการออกแบบที่ยืดหยุ่นกระปุกเกียร์และมอเตอร์ได้รับการแก้ไขโดยข้อต่อเกลียวตามแนวแกน ซึ่งช่วยเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน.
4. การทำงานที่เงียบและเสถียรเป็นพิเศษด้วยอายุการใช้งานมากกว่า 10,000 ชั่วโมง
