รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | VE9 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 61:1 | ข้อมูลจำเพาะ: | VE9-61MHD-24RC |
| เครื่องหมายการค้า: | กำหนดเอง HT | ถือแรงบิด: | 80000 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | ขนาดท่อ: | กำหนดเอง |
| เน้น: | VE9 ไดรฟ์หนอนเกียร์แบบปิดล้อม,80000 Nm Worm Gear Slew Drive,80000 Nm เฟืองตัวหนอนแหวนแกว่ง |
||

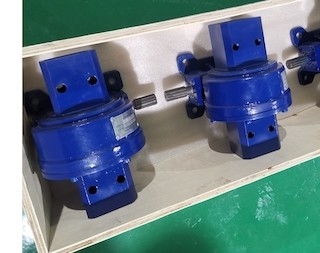

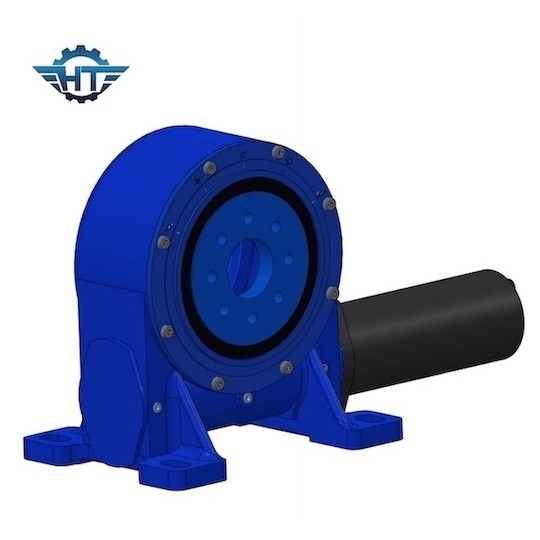

ไดรฟ์ Slew Gear Slew ขนาด 9 นิ้วแบบปิด ขนาดท่อ 110 * 110 มม. สำหรับระบบติดตามดวงอาทิตย์
Worm Gear Slew Drive คำอธิบาย
ไดรฟ์เลื่อนขนาด 9 นิ้วที่ติดตั้งในแนวตั้งของเรามีขนาดท่อที่แตกต่างกัน 110×110 มม., 94×94 มม., 84*84 มม. หรือปรับแต่งตามความต้องการพิเศษของลูกค้าซึ่งใช้ระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวแบบแบนอย่างสมบูรณ์แบบมีเกรด IP สูงซึ่งสามารถปกป้องไดรฟ์จากสภาวะแวดล้อมต่างๆ เช่น ฝุ่น น้ำ ทราย และแม้กระทั่งน้ำ
เราผลิตขึ้นตามมาตรฐานที่จำเป็นสำหรับระบบ ISO9001นอกจากนี้เรายังผ่านการรับรอง CEไดรฟ์ฆ่ามีอายุการใช้งานยาวนานและได้รับการออกแบบมาเป็นเวลา 30 ปีโดยใช้อายุการใช้งาน
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
ระบบติดตามแกนเดี่ยวแนวนอน
การติดตามแกนเดียวในแนวนอนเหมาะสำหรับละติจูดต่ำ โดยปกติแล้วจะติดตามมุมสูงของดวงอาทิตย์เพื่อเพิ่มองค์ประกอบแนวตั้งของรังสีดวงอาทิตย์ในแผงเพื่อเพิ่มการผลิตพลังงานระบบติดตามแกนเดี่ยวในแนวนอนไม่เพียงติดตามมุมสูงของดวงอาทิตย์ แต่ใช้อัลกอริธึมการคำนวณที่ซับซ้อนเพื่อเพิ่มองค์ประกอบแนวตั้งของรังสีดวงอาทิตย์บนแผงแบตเตอรี่ให้สูงสุดเพื่อควบคุมมุมการเคลื่อนที่นี้จะเพิ่มการผลิตไฟฟ้าโซลาร์เซลล์สูงสุดการติดตามแกนเดียวในแนวนอนโดยทั่วไปสามารถเพิ่มได้ระหว่าง 20% ถึง 30% เมื่อเทียบกับวงเล็บแบบตายตัว
