รายละเอียดสินค้า:
|
| พิมพ์: | ไดรฟ์แกว่งแนวตั้ง | วัสดุ: | 42CRMN หรือ 50Mn |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบทำความร้อนพลังงานแสงอาทิตย์ | การรับประกัน: | 10 ปี |
| สี: | ความต้องการของลูกค้า | ขนาด: | 3 นิ้ว - 25 นิ้ว |
| เครื่องยนต์: | มอเตอร์ DC 24V | ลักษณะเฉพาะ: | อายุยืน |
| เน้น: | ไดรฟ์ Slew Gear ของมอเตอร์ไฟฟ้า,ไดรฟ์ Slew Gear Slew ขนาดกะทัดรัด VE5,ระบบทำความร้อนพลังงานแสงอาทิตย์ Slew Drive |
||

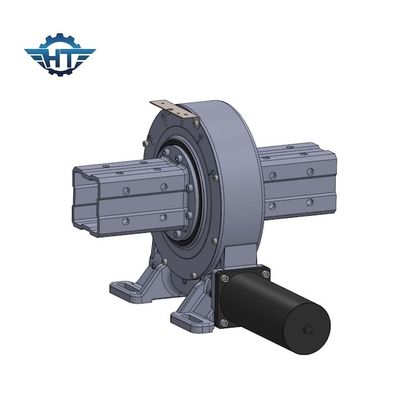

ไดรฟ์เกียร์หนอน VE5 ขนาดกะทัดรัดพร้อมมอเตอร์ไฟฟ้าสำหรับระบบทำความร้อนพลังงานแสงอาทิตย์
Worm Gear Slew Drive คำอธิบาย
เทคโนโลยีการสร้างพลังงานความร้อนจากแสงอาทิตย์แบบรางจะรวมแสงอาทิตย์ไว้ที่เส้นโฟกัสผ่านกระจกที่มีความเข้มข้นแบบพาราโบลา และติดตั้งตัวสะสมบนเส้นโฟกัสเพื่อดูดซับพลังงานแสงอาทิตย์ที่แผ่รังสีหลังการโฟกัสหลังจากที่ของเหลวในท่อได้รับความร้อนแล้ว ของเหลวจะไหลผ่านตัวแลกเปลี่ยนความร้อนเพื่อให้ความร้อนกับน้ำเพื่อสร้างไอน้ำ ซึ่งเกิดจากวงจรพลังงานไอน้ำระบบผลิตพลังงานความร้อนจากแสงอาทิตย์แบบรางประกอบด้วยระบบเก็บความร้อน ระบบกักเก็บความร้อน ระบบแลกเปลี่ยนความร้อน และระบบผลิตไฟฟ้าระบบเก็บความร้อนประกอบด้วยท่อเก็บความร้อน พื้นผิวกระจกสะสม โครงสร้างรองรับ และระบบควบคุมเป็นหลักไดรฟ์เลื่อนเป็นส่วนสำคัญในโครงสร้างรองรับ
พารามิเตอร์ของ VE Slewing Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
คุณสมบัติ
1. หมุนจาก 0 ~ 180 °
2. ต่อมอเตอร์ขับเคลื่อนทางด้านซ้ายหรือขวา
3. เติมน้ำมันก่อนโรงงาน
4. ติดตั้งง่าย
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องมีเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดแบ็คโฮลด์สูง เหมาะสำหรับการติดตั้งในแนวตั้ง
9. การบำรุงรักษาต่ำ
