รายละเอียดสินค้า:
|
| แบบอย่าง: | วีเอ9" | ล็อคตัวเอง: | ใช่ |
|---|---|---|---|
| วัสดุ: | QT | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์แบบแกนเดี่ยว |
| ใบรับรอง: | ISO9001,CE | การรับประกัน: | 5~10 ปี |
| สี: | RAL6001 | ความแม่นยำ: | ≤0.1 |
| เน้น: | ไดรฟ์ Solar Slew ขนาด 9 นิ้วในแนวตั้ง,ไดรฟ์ Solar Slew พร้อมมอเตอร์ 24VDC,ไดรฟ์ Solar Slew ติดตามแกนเดี่ยว |
||

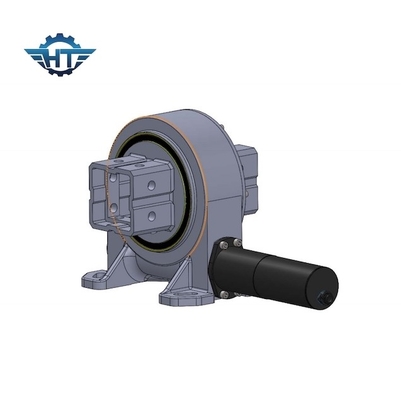

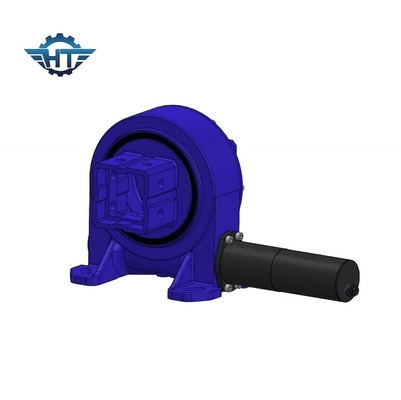

ไดรฟ์ Solar Slew ขนาด 9 นิ้วในแนวตั้งพร้อมมอเตอร์ 24VDC สำหรับระบบติดตามแสงอาทิตย์แบบแกนเดี่ยว
คำอธิบายเกี่ยวกับไดรฟ์ Solar Slew
ไดรฟ์แกว่งของเฟืองตัวหนอนเป็นกลไกการส่งกำลังลดแบบโรตารี่แบบเต็มวงจรซึ่งรวมเข้ากับแหล่งพลังงานในการขับขี่ตลับลูกปืนที่มีความแม่นยำสูงใช้เป็นตัวติดตามระบบส่งกำลังและส่วนยึดกลไกและชิ้นส่วนที่ทำงานอยู่และแหล่งการขับเคลื่อนจะติดอยู่ที่วงแหวนด้านในและด้านนอกของวงแหวนแกว่งวงแหวนอีกวงหนึ่งถือเป็นทั้งตัวติดตามเกียร์และฐานเชื่อมต่อของชิ้นส่วนที่ขับเคลื่อนด้วย ดังนั้นตลับลูกปืนแกว่งเองจึงมีคุณลักษณะของการหมุนรอบวงเต็ม แหล่งกำลังขับ และเกียร์หลักได้รับการกำหนดค่าอย่างมีประสิทธิภาพชิ้นส่วนนี้ทำให้เป็นกลไกการส่งลดขนาดเอนกประสงค์ที่รวมฟังก์ชันของการหมุน การชะลอตัว และมีโครงสร้างที่เรียบง่ายและการผลิตและการบำรุงรักษาที่สะดวกในเวลาเดียวกัน
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
คุณสมบัติ
ไดรฟ์แกว่งสามารถรับรู้การหมุนรอบวงและการลดความเร็วได้ไม่จำกัด และสามารถทนต่อแรงในแนวแกนที่ใหญ่ขึ้น แรงในแนวรัศมี และแรงพลิกคว่ำมันมีข้อดีของความแม่นยำสูง โครงสร้างที่กะทัดรัด และความจุขนาดใหญ่
แอปพลิเคชั่น
การใช้งานไดรฟ์แบบแกว่งมักจะพบใน: กังหันลม, รถขนของหนัก, เครื่องติดตามแสงอาทิตย์, เครนท่าเรือ, อุปกรณ์ไฮดรอลิก, กลไกบังคับเลี้ยวของเครน, ระบบอัตโนมัติ, อุปกรณ์ควบคุมการรับน้ำหนักมาก, โต๊ะควบคุมการเอียงและพิทช์
