รายละเอียดสินค้า:
|
| พิมพ์: | แกว่งไดรฟ์ | วัสดุ: | QT |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์แบบแกนเดี่ยว | การรับประกัน: | 10 ปี |
| สี: | ความต้องการของลูกค้า | ขนาด: | 3 นิ้ว - 25 นิ้ว |
| เครื่องยนต์: | 24VDC/220VAC | ลักษณะเฉพาะ: | 30 ชีวิตภาคสนาม |
| เน้น: | กล่องเกียร์ไดรฟ์ดาวเคราะห์ Slew ล็อคตัวเอง,กล่องเกียร์ไดรฟ์ Solar Slew ขนาด 25 นิ้ว,กล่องเกียร์ไดรฟ์ Solar Slew 24VDC |
||

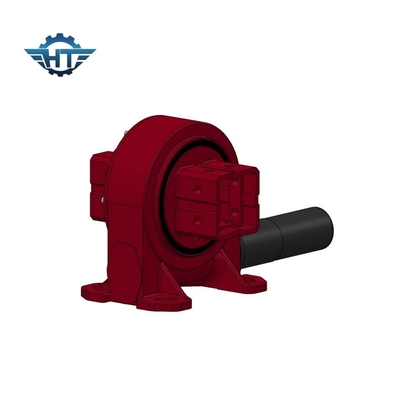

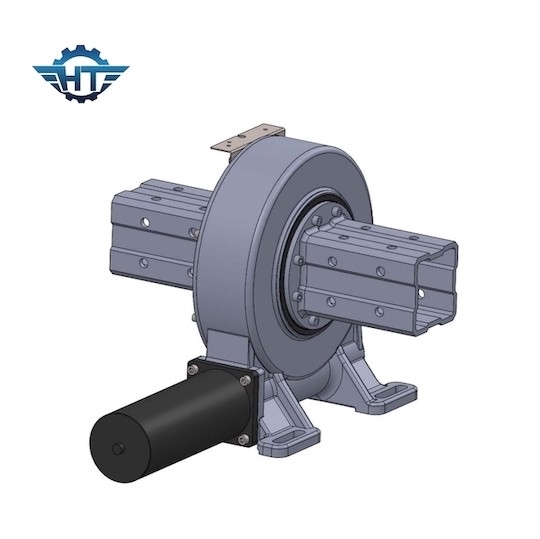

VE9 Self Lock Planetary Slew Drive Gearbox สำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยว
Self Lock Planetary Slew Drive คำอธิบาย
VE ซีรีย์แนวตั้งเกียร์ดาวเคราะห์ slew drive กระปุกการใช้งานเป็นหลักสำหรับกว้านเครน, แกว่งเครนดาดฟ้า, การออกแบบกว้านเครน, ไดรฟ์สวิงของรถขุด, ไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์ ฯลฯ ของเราหลักการทำงานของกระปุกเกียร์ลดเกียร์ของดาวเคราะห์ที่ไม่เหมือนใครทำให้ตัวเองเป็นพลังงานแสงอาทิตย์
ตัวติดตามรับภาระในแนวรัศมีขนาดใหญ่เนื่องจากการกระจายแรงบิดตามสัดส่วนยิ่งไปกว่านั้น ไดรฟ์แกว่งของเรายังมีการกำหนดค่ามอเตอร์ไฮดรอลิกWe มีทั้งหมด slewขนาดกระปุกเกียร์ตอบสนองความต้องการที่แตกต่างกันของลูกค้า
พารามิเตอร์ของ VE Slewing Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
คุณสมบัติ
1. หมุน ±60° หยุดยากภายในเพื่อความปลอดภัยของระบบ
2. ต่อมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือด้านขวา
3. ผู้ผลิตกำหนดระยะห่างก่อนโรงงานแล้วไม่ต้องปรับเมื่อทำการติดตั้ง
4. เติมน้ำมันก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำ
5. การออกแบบที่กะทัดรัดและประหยัดพื้นที่
6. เกียร์ล็อคเอง ไม่ต้องเบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. แรงบิดเอียงสูง เหมาะสำหรับการติดตั้งในแนวนอน
แอปพลิเคชัน
ไดรฟ์ Slew ถูกใช้ทั่วโลกขอบเขตการใช้งานมีดังต่อไปนี้: การส่งพวงมาลัยในเกียร์เคลื่อนที่ของเครนและรถขนย้ายสำหรับงานหนัก ในแท่นยก ในกริปเปอร์ คีมคีบ และอุปกรณ์โรตารี่อื่นๆ ในภาคเครื่องจักรก่อสร้างระบบติดตามแสงอาทิตย์ พลังงานลม จาน เสาอากาศรับสัญญาณดาวเทียม ฯลฯ
