รายละเอียดสินค้า:
|
| แบบอย่าง: | 9 นิ้ว | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | ความแม่นยำ: | ＜0.1 |
| คนขับ: | มอเตอร์ไฟฟ้า | พิมพ์: | แกนเดี่ยว |
| แอปพลิเคชัน: | เชื่อมโยงระบบติดตามแสงอาทิตย์ | สี: | ตามที่ขอ |
| เน้น: | VE9 Single Worm Gear Slew Drive,50kN Solar Tracking Slew Drive,เชื่อมโยงระบบติดตามแสงอาทิตย์ Slew Drive |
||

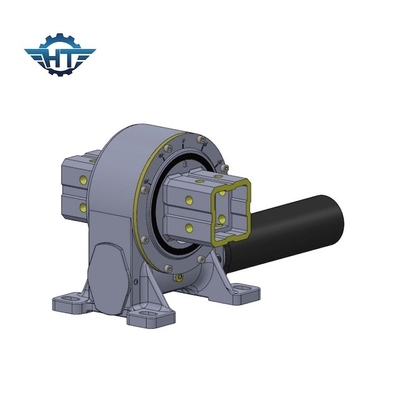

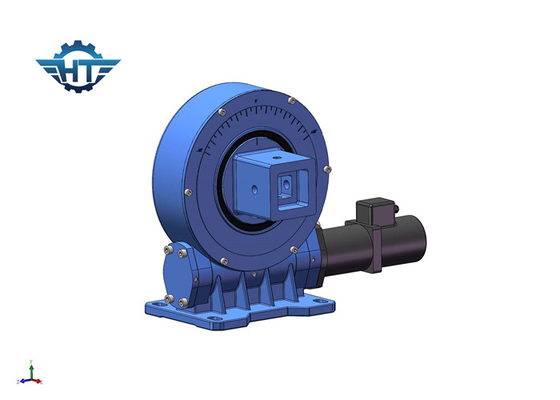

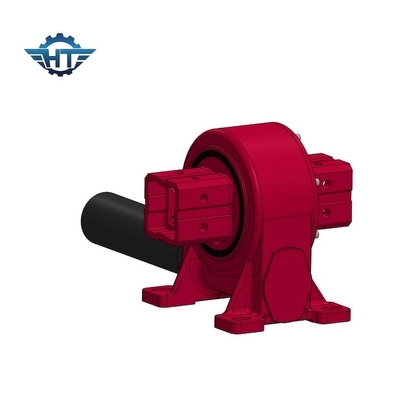

VE9 Single Worm Gear Slew Drive พร้อมแรงบิดสูงสำหรับการเชื่อมโยงระบบติดตามแสงอาทิตย์
Single Worm Gear Slew Drive คำอธิบาย
ไดรฟ์แกว่งหรือแบริ่งแหวนแกว่งเป็นโมดูลหมุนซึ่งเป็นหน่วยหมุนขนาดกะทัดรัดที่รวมอยู่ในตัวเรือนเหล็กหล่อที่มีวงแหวนหมุนพร้อมเฟืองเกียร์หมุนวงแหวนหมุนด้วยความแม่นยำสูงและช่วยให้หมุนได้อย่างราบรื่นและออกแรงสูงสุด
พารามิเตอร์ของ VE Slewing Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
คุณสมบัติ
1. ย้อนกลับการล็อคตัวเองเนื่องจากลักษณะการล็อคตัวเองของเฟืองตัวหนอนคุณลักษณะนี้ช่วยเพิ่มความเสถียรของการทำงานของโฮสต์และปัจจัยด้านความปลอดภัยอย่างมาก
2. เมื่อเทียบกับผลิตภัณฑ์สวิงแบบดั้งเดิม กระปุกเกียร์แบบแกว่งนั้นติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งมาก
ข้อดี
1. โมเมนต์พลิกกลับแรงตามวงแหวนแกว่ง
2. ห่อหุ้มตัวหนอนไว้ด้านใน
3. โหลดขนาดใหญ่สำหรับใช้การสัมผัสหลายฟัน
4. ฟังก์ชั่นล็อคตัวเองแบบคงที่
5. หยุดยากภายใน
แอปพลิเคชั่น
ไดรฟ์แกว่งหรือแหวนแกว่งทั่วไปรวมถึงพลังงานแสงอาทิตย์, กังหันลม, เครนรถบรรทุก, ลิฟต์คน, อุปกรณ์ยูทิลิตี้, อุปกรณ์ต่อพ่วงไฮดรอลิก, อุปกรณ์เครื่องมือน้ำมัน, ตัวจัดการยาง, รถขุดและลิฟต์ยานยนต์
