รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | วีอี7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | จัดอันดับแรงบิดเอาท์พุท: | 7320 นิวตันเมตร |
| ถือแรงบิด: | 3.9 kNm | แรงบิดเอียง: | 8 kNm |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | ตามที่ขอ |
| เน้น: | single axis solar trackers slew gearbox,horizontal solar trackers slew gearbox,motor driven slew gearbox |
||

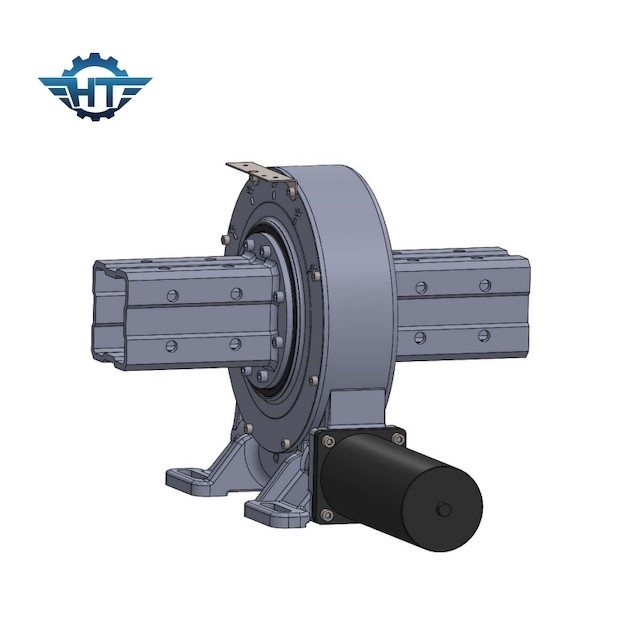

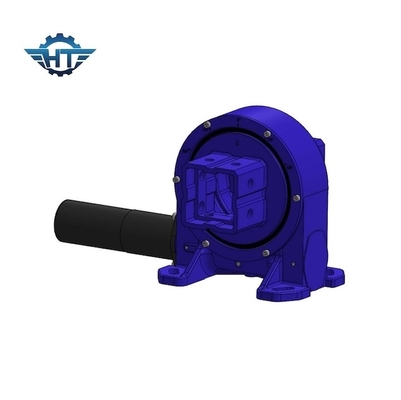

ไดรฟ์แกว่งแกนเดี่ยวแนวตั้ง VE7 สำหรับระบบติดตามพลังงานแสงอาทิตย์ PV อัตโนมัติ
ไดรฟ์แกว่งแกนเดี่ยวคำอธิบาย
มีหลายชื่อสำหรับ slewing drive และปัจจุบันไม่มีชื่อที่รวมกัน หากเรียกว่า: slewing gear device, slewing drive, slewing reducer, slewing drive unit ฯลฯ อุปกรณ์ประกอบด้วยตัวหนอน, เกียร์, ตัวเรือน, มอเตอร์ และส่วนประกอบอื่นๆโดยทั่วไปแล้วไดรฟ์แกว่งสามารถแบ่งออกเป็นไดรฟ์หนอนตัวเดียวและไดรฟ์หนอนสองตัวสำหรับการแกว่งมีพื้นฐานมาจากลูกปืนแกว่ง มีโมเมนต์พลิกกลับอย่างแรง และใช้เกียร์หนอนที่ทนทานต่อการสึกหรอสูงการส่งที่ราบรื่นทำให้อุปกรณ์ของผู้ใช้มีความน่าเชื่อถือมากขึ้นมันใช้ตัวหนอน หน้าสัมผัสแบบหลายฟันสามารถขับโหลดที่ใหญ่ขึ้น และยังมีฟังก์ชันล็อคตัวเองแบบคงที่อุปกรณ์นี้ยังสามารถใช้กันอย่างแพร่หลายในเครื่องจักรก่อสร้างและแหล่งพลังงานใหม่ เช่น รถบรรทุกพื้นเรียบสำหรับงานหนัก เครนตู้คอนเทนเนอร์ เครนติดรถบรรทุก ยานยนต์ปฏิบัติการบนที่สูง ระบบผลิตพลังงานแสงอาทิตย์ เป็นต้น
พารามิเตอร์ของ VE Slewing Drives
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
คุณสมบัติ
1. การหมุน ±60 องศาหรือ 360 องศา
2. ขั้วต่อมอเตอร์ด้านซ้ายหรือด้านขวา
3. ไม่จำเป็นต้องปรับระยะห่างของเกียร์นี้ถูกกำหนดโดยผู้ผลิตก่อนโรงงาน
4. ติดตั้งง่ายและบำรุงรักษาต่ำทุก ๆ 5 ปี
5. การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์ล็อคตัวเองจึงไม่จำเป็นต้องใช้เบรก
7. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
8. ความแม่นยำสูง
9. เกรดป้องกัน IP66
ความแข็งแกร่งของเรา
1.วัตถุดิบจากซัพพลายเออร์ที่เชื่อถือได้
2. กระบวนการผลิตเป็นไปตามระบบการจัดการคุณภาพ ISO9001 อย่างเคร่งครัด
3. การควบคุมคุณภาพในกระบวนการอย่างเข้มงวดและการตรวจสอบผลิตภัณฑ์สำเร็จรูป 100% ก่อนส่งมอบ
4. การตรวจสอบผลิตภัณฑ์ของบุคคลที่สามเป็นที่ยอมรับได้ตามคำขอของลูกค้า
5.การนำกระบวนการออกแบบผลิตภัณฑ์ที่ได้มาตรฐานมาใช้และ APQP, PPAP, FEMA สำหรับการวิเคราะห์แอปพลิเคชัน
บริการ
1. บริการ OEM
2. เราจัดหาผลิตภัณฑ์มาตรฐานและผลิตภัณฑ์ที่ไม่ได้มาตรฐาน
3. เรามีตัวอย่างที่กำหนดเอง ภาพวาดที่กำหนดเอง การทำแผนที่แบบ door-to-door และบริการอื่น ๆ
4. เราให้บริการครบวงจร ทั้งการออกแบบ การแปรรูป บรรจุภัณฑ์ การขนส่ง ฯลฯ
บรรจุภัณฑ์และการจัดส่ง
1. เติมน้ำมันกันสนิม
2. บรรจุด้วยชั้นป้องกัน
3. แก้ไขกรณีไม้อัด พาเลท โครงเหล็ก
