รายละเอียดสินค้า:
|
| วัสดุเฟืองตัวหนอน: | 50Mn, 42CrMo | แบบอย่าง: | VE7 |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องติดตามพลังงานแสงอาทิตย์แบบแกนเดี่ยวแนวนอน | จัดอันดับแรงบิดเอาท์พุท: | 1750 นิวตันเมตร |
| ถือแรงบิด: | 13200 นิวตันเมตร | แรงบิดเอียง: | 7000 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| เน้น: | ลดกล่อง Solar Tracker Slew Drive,1750 Nm Solar Tracker Slew Drive,VE7 Horizontal Solar Tracker Slew Drive |
||

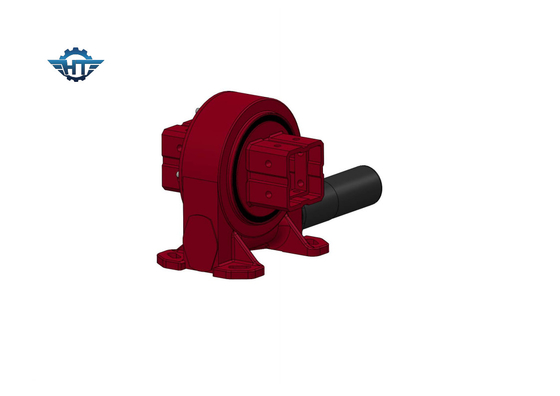

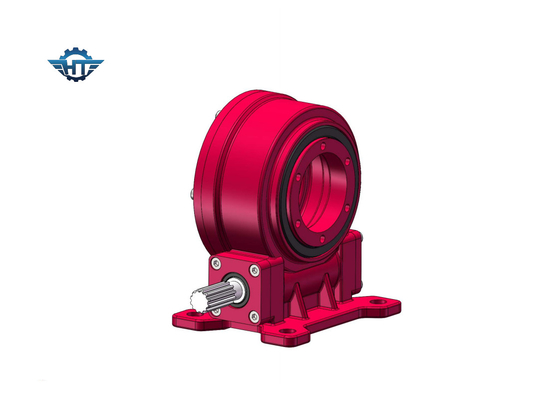

VE7 ฆ่าไดรฟ์กล่องลด, ล็อคตัวเองสำหรับตัวติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน
VE7 Slew Drive Reducer Box Description
ไดรฟ์แกว่งของ Hangtuo นำเสนอตัวหนอนและเฟืองที่ห่อหุ้มที่ดีพร้อมการสัมผัสหลายฟันที่ทำให้ไดรฟ์แกว่งด้วยแรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์ล็อคตัวเองและสามารถหมุนได้ ±60°หากต้องการช่วงที่ใหญ่กว่าก็สามารถปรับแต่งได้
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
อภิธานศัพท์ของพารามิเตอร์หลัก
แรงบิดขณะเอียง:แรงบิดนี้เป็นภาระแรงโน้มถ่วงคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดกับศูนย์กลางของแบริ่งแกว่งหากแรงบิดจริงมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนด ตัวขับแกว่งจะถูกพลิกกลับ
โหลดเรเดียล:โหลดแนวตั้งกับแกนของแบริ่งแกว่ง
โหลดตามแนวแกน:โหลดขนานกับแกนของแบริ่งแกว่ง
ถือแรงบิด:เป็นแรงบิดย้อนกลับ เมื่อไดรฟ์หมุนกลับด้าน และชิ้นส่วนไม่เสียหาย แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดยึด จะถูกมองว่าเป็นแรงบิดหัก
ล็อคตัวเอง:เฉพาะเมื่อมีโหลดเท่านั้น ไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้ จึงเรียกว่าการล็อคตัวเอง
