รายละเอียดสินค้า:
|
| พิมพ์: | แกว่งไดรฟ์ | สถานที่กำเนิด: | ฉางโจว ประเทศจีน (แผ่นดินใหญ่) |
|---|---|---|---|
| เครื่องยนต์: | มอเตอร์ DC แบบไม่มีแปรง | ลักษณะเฉพาะ: | ล้อมรอบทั้งหมด |
| วัสดุ: | 42CrMo หรือ 50Mn | การรับประกัน: | 5~10 ปี |
| ขนาด: | 3 นิ้วถึง 25 นิ้ว | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์แบบแบน |
| เน้น: | Ve9 Vertical Solar Tracker Slew Drive,มอเตอร์ DC แบบไม่มีแปรงถ่าน Solar Slew Drive,Solar Tracker Slew Drive ให้ผลผลิตสูง |
||

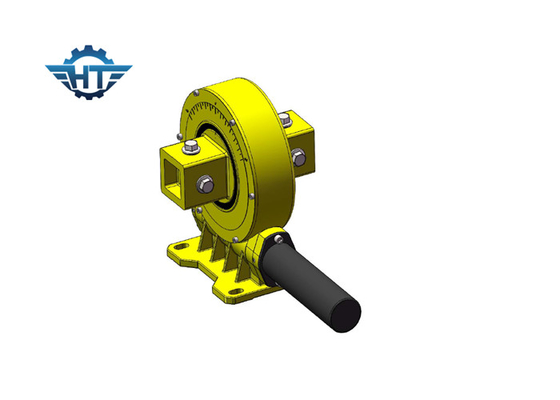

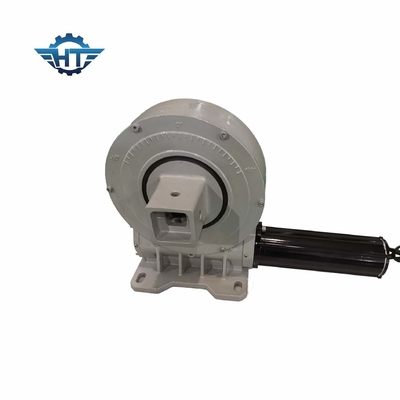

Ve9 Vertical High Productivity Solar Tracker Slew Drive นำไปใช้ในระบบติดตามแสงอาทิตย์แบบแบน
Solar Tracker Slew Drive คำอธิบาย
ไดรฟ์ฆ่าแกนเดียวที่ใช้ในระบบติดตามแกนเดี่ยวแบบแบน ซึ่งวงเล็บคือการจัดวางเหนือ-ใต้ ระบบติดตามตะวันออก-ตะวันตกตามอัลกอริธึมทางดาราศาสตร์ ไดรฟ์ฆ่าที่ขับเคลื่อนด้วยมอเตอร์จะมีแรงบิดสูงในการขับเคลื่อนทั้งระบบ เพื่อให้ระบบสามารถติดตามมุมแอซิมัทของดวงอาทิตย์ ให้มากที่สุดเพื่อปรับปรุงดวงอาทิตย์บนพื้นผิวของการฉายรังสีโมดูลเซลล์แสงอาทิตย์ และทำให้มีการผลิตไฟฟ้าเพิ่มขึ้น
การติดตั้งระบบติดตามแสงอาทิตย์เพื่อให้แผงโซลาร์ติดตามดวงอาทิตย์ตลอดเวลาสามารถปรับปรุงประสิทธิภาพของพลังงานแสงอาทิตย์ได้อย่างมีประสิทธิภาพ และเมื่อติดตั้งตัวติดตามแกนเดียวในพื้นที่ที่มีการฉายรังสีสูง การผลิตพลังงานที่เพิ่มขึ้นหมายความว่าโรงไฟฟ้าสามารถสร้างผลตอบแทนจากการลงทุนที่สูงขึ้นได้
นี้เป็นหลักตามหลักการออกแบบของระบบติดตาม เนื่องจากผลกระทบของการหมุนของโลก สำหรับตำแหน่งที่แน่นอนบนโลก รอบดวงอาทิตย์ตลอดทั้งปี มุมแสงยังเปลี่ยนแปลงตลอดเวลาระบบติดตามแสงอาทิตย์ได้รับการติดตั้งเพื่อให้แผงโซลาร์เซลล์สามารถติดตามดวงอาทิตย์และเพิ่มปริมาณรังสีดวงอาทิตย์ที่ได้รับจากแผงเซลล์แสงอาทิตย์ ซึ่งจะเป็นการเพิ่มความจุโดยรวมของระบบผลิตไฟฟ้าจากเซลล์แสงอาทิตย์ด้วยพลังงานแสงอาทิตย์
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ข้อมูลมอเตอร์
แรงดันไฟฟ้า V/DC: 24vdc
ความเร็วรอบขณะไม่โหลด: 1200±10%
ไม่มีกระแสโหลด A: <0.1 A
พิกัดแรงบิด NM: 0.12
ความเร็วรอบต่อนาที: 800±10%
โหลดกระแส A:＜1A
กำลังไฟ W:＜10W
พารามิเตอร์เอาต์พุตเกียร์:
อัตราส่วนความเร็ว: 399:1
แรงบิดเอาต์พุตสูงสุด NM: 32
ความเร็วเอาต์พุต RPM: 2±0.5
เอาต์พุตฮอลล์: 2
ประเภทฮอลล์: 40F/39
ฮอลล์แรงดันอินพุต V: 5 ~ 24
กำหนดลวด:
1. แดงหนา: มอเตอร์ +
2. สีดำหนา: มอเตอร์ -
3. เหลืองเขียว: GND
4. สีเหลืองบาง: ห้องโถง B
5. สีแดงบาง: ห้องโถง +24V
6. Thin Black: ฮอลล์ GND
7. ทินกรีน: ฮอลล์ A
ความต้องการทางด้านเทคนิค
1. มอเตอร์ควรมีความยืดหยุ่นหลังการประกอบ
2. ไม่มีเสียงผิดปกติเมื่อเปิดเครื่อง (สายสีแดงเชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ)
3. การกวาดล้างตามแนวแกน: ไม่ (สามารถใช้การกู้คืนยอดคลื่นได้)
4. ทนต่อการทดสอบแรงดันไฟฟ้า: 800VAC, 5mA, ไม่มีรายละเอียด, ไม่มีการสั่นไหว
5. ความต้านทานฉนวน: > 20MΩ
