รายละเอียดสินค้า:
|
| พิมพ์: | SE14 แกว่งไดรฟ์ | วัสดุ: | เหล็กแข็ง |
|---|---|---|---|
| การรับประกัน: | 18 เดือน | ขนาดเสริม: | 1 นิ้วถึง 25 นิ้ว |
| แอปพลิเคชัน: | เครื่องจักรก่อสร้าง | สี: | ตามที่ขอ |
| ไซต์การติดตั้ง: | ทุ่งโล่ง | IP Class: | IP66 |
| เน้น: | มอเตอร์ AC Slew Ring Drive,ไดรฟ์ Slew Ring 14 นิ้ว,ไดรฟ์หนอนฆ่า 14 นิ้ว |
||

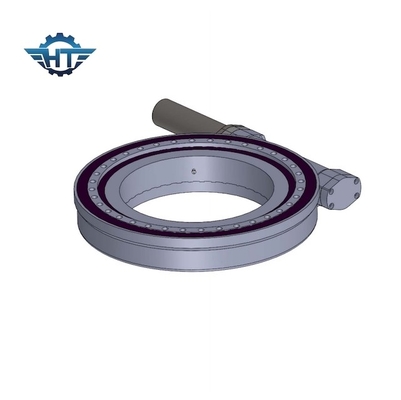

ไดรฟ์วงแหวนหมุนแรงบิดสูง 14 นิ้วพร้อมมอเตอร์ AC สำหรับเครื่องจักรก่อสร้าง
คำอธิบายไดรฟ์ Slew Ring
A: แบริ่งวงแหวนด้านใน + ลูก + แบริ่งวงแหวนรอบนอก = BEARING
B: ตัวหนอน+ตัวหนอน = โครงสร้างตัวหนอนและตัวหนอน
หากเพิ่มเกียร์ไปที่วงแหวนรอบนอกของตลับลูกปืน A และ B จะกลายเป็นไดรฟ์แบบเหวี่ยง
รักษาข้อดี: แรงบิดขนาดใหญ่ การปิดผนึกที่ดี แรงแบริ่งสูงของฝาปิดท้าย
สามารถจับคู่กับมอเตอร์ AC, มอเตอร์ DC, มอเตอร์ซิงโครนัส, มอเตอร์แบบไม่มีแปรงนอกจากนี้ยังมีมอเตอร์อื่นๆ ที่สามารถจับคู่ได้ ไม่ว่าเราจะเลือกมอเตอร์แบบใด โดยพื้นฐานแล้ว เราต้องดูพารามิเตอร์บางอย่าง: 1. กำลังไฟฟ้า/แรงบิดสูงสุด/แรงบิดระหว่างการทำงานปกติ 2. กำลัง/แรงบิดปกติระหว่างสภาวะเสถียร3. ติดตามความถูกต้อง;4. ปรับให้เข้ากับสภาพแวดล้อมอุณหภูมิเกรด 5.IP, กันน้ำ, กันฝุ่น;6. การอ้างอิงทางเศรษฐกิจ7. อายุการใช้งาน8. ติดตามความเร็ว ฯลฯ
ทำไมต้องระบบติดตาม?
เพราะพระอาทิตย์ขึ้นและตก...
ผิด – พระอาทิตย์ไม่ขึ้นและตก
แต่ดูเหมือนว่าจะขึ้นและตกเนื่องจากการหมุนของโลกบนแกนของมัน
ดังนั้นตัวติดตามสุริยะจึงต่อต้านการหมุนของโลก
พารามิเตอร์ประสิทธิภาพรุ่น SE
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | เอียง แรงบิด (กิโลนิวตันเมตร) |
โฮลดิ้ง แรงบิด (กิโลนิวตันเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ | ความแม่นยำ (ระดับ) |
IP | เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 204 |
แอปพลิเคชั่น
เครนพอร์ทัลสำหรับการจัดการท่าเรือและการก่อสร้างสถานีไฟฟ้าพลังน้ำ เสาสำหรับการก่อสร้างอาคาร
เครนและเครนท่าเรือภายในประเทศทั่วไป เป็นต้น
เครนแกว่งแบบเคลื่อนที่แบบ Jib เช่น แบบรถยนต์ แบบยาง แบบตีนตะขาบ แบบราง แบบลอยตัว เป็นต้น
ในเครนเหนือศีรษะที่มี slewing jib หรือ slewing device trolleyส่วนใหญ่จะใช้ภายใต้เงื่อนไขพิเศษที่ต้องการขยายช่วงการทำงานเกินช่วงของเครนสะพานหรือเพื่อให้เป็นไปตามข้อกำหนดทางเทคโนโลยีบางอย่างเช่น เครนโลหะสำหรับชาร์จปั้นจั่นในเตาเผาแบบเปิด เครนแบบหนีบสำหรับแช่เตาเผาในโรงสีบานสะพรั่ง เครนคราดสำหรับโกดังเหล็กแท่ง ฯลฯ ทั้งหมดติดตั้งกลไกการแกว่ง
