รายละเอียดสินค้า:
|
| แบบอย่าง: | แกนคู่ SDE9 | ได้รับการรับรอง: | ISO, CE |
|---|---|---|---|
| การป้องกัน: | ตัวเรือนแบบปิด IP66 | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| วัสดุ: | QT | การรับประกัน: | 5~10 ปี |
| ขนาด: | 3 นิ้วถึง 25 นิ้ว | สี: | ความต้องการของลูกค้า |
| เน้น: | slewing drive for solar tracking system,slew drive for solar tracker |
||

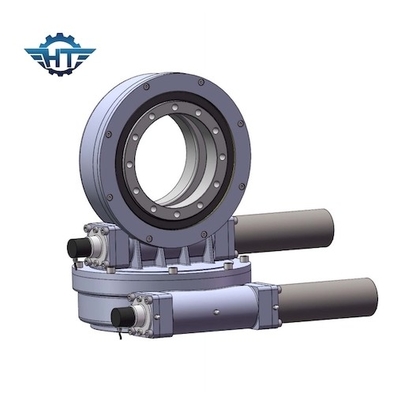

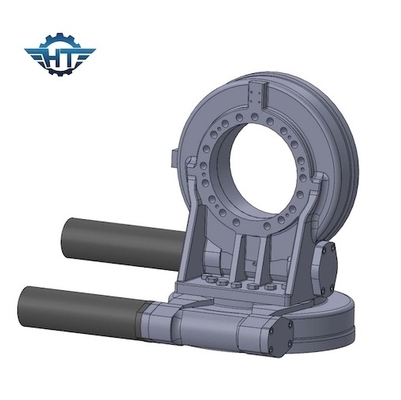

IP66 Multi-Tooth Worm Gear แกนสองแกน Slewing Drive พร้อม Stepper Motor สำหรับ PV Solar
ไดรฟ์แกว่งแกนคู่คำอธิบาย
ไดรฟ์แบบหมุนนี้มาพร้อมกับเกรดการป้องกันระดับ IP66 ซึ่งช่วยปกป้องไดรฟ์จากสภาวะแวดล้อมตลอดจนสิ่งสกปรก ทราย ฝุ่นละออง และแม้กระทั่งน้ำไดรฟ์ได้รับการออกแบบมาเพื่อให้สามารถบรรทุกของได้มากด้วยรูปทรงกะทัดรัดเฟืองที่ใช้ในการประกอบสามารถชุบแข็งได้ เพื่อให้มีความทนทานสูงสุดและมีอายุการใช้งานยาวนานขึ้น
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
สเต็ปเปอร์มอเตอร์
เผยข้อดี 6 ประการของสเต็ปเปอร์มอเตอร์พร้อมกระปุกเกียร์ดาวเคราะห์
ผู้คนทราบดีว่ามีการใช้สเต็ปเปอร์มอเตอร์อย่างกว้างขวาง มันสามารถควบคุมจำนวนพัลส์เพื่อควบคุมปริมาณการเคลื่อนที่เชิงมุม เพื่อให้บรรลุวัตถุประสงค์ของการวางตำแหน่งที่แม่นยำ แต่คุณรู้ประโยชน์ของสเต็ปเปอร์มอเตอร์หรือไม่?นี่คือประโยชน์บางประการ:
1. มุมของการหมุนของมอเตอร์เป็นสัดส่วนกับจำนวนพัลส์
2. เมื่อมอเตอร์หยุดทำงาน จะมีแรงบิดสูงสุด (เมื่อขดลวดถูกกระตุ้น)
3. ตอบสนองการเริ่มต้นหยุดและย้อนกลับได้ดีเยี่ยม
4. เนื่องจากไม่มีแปรง ความน่าเชื่อถือสูง ดังนั้นอายุของมอเตอร์ขึ้นอยู่กับอายุของแบริ่งเท่านั้น
5. เฉพาะโหลดที่เชื่อมต่อโดยตรงกับเพลามอเตอร์เท่านั้นที่สามารถหมุนซิงโครนัสด้วยความเร็วต่ำได้
6. เนื่องจากความเร็วเป็นสัดส่วนกับความถี่พัลส์ จึงมีช่วงความเร็วที่ค่อนข้างกว้าง
