รายละเอียดสินค้า:
|
| พิมพ์: | VE8 แกว่งไดรฟ์ | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
|---|---|---|---|
| การทำงาน: | เพิ่มแรงบิด | ได้รับการรับรอง: | ISO9001, CE |
| การป้องกัน: | บ้านปิด IP66 | วัสดุ: | QT |
| การรับประกัน: | 10 ปี | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| เน้น: | slewing drive for solar tracking system,solar tracker drive |
||

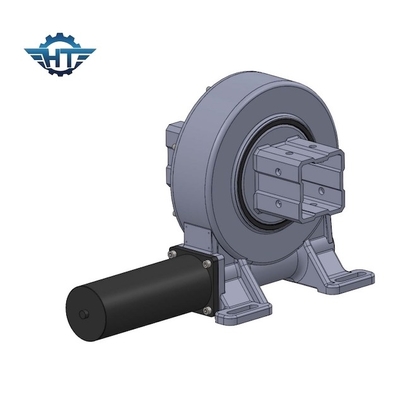

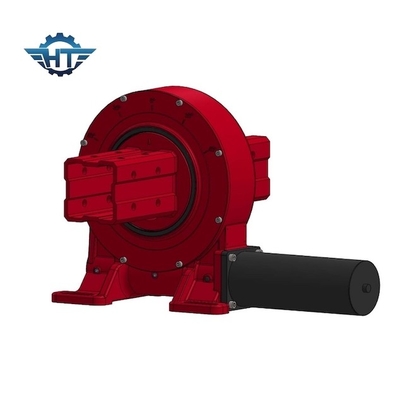

ตัวติดตามพลังงานแสงอาทิตย์แนวตั้ง Slew Drive พร้อมตัวหนอนซองจดหมายสำหรับพลังงานทดแทนพลังงานแสงอาทิตย์
Solar Tracker Slew Drive คำอธิบาย
แหวนแกว่งหรือที่เรียกว่าตลับลูกปืนแกว่งหรือตลับลูกปืนจานเสียงเป็นตลับลูกปืนขนาดใหญ่ที่สามารถรับน้ำหนักในแนวแกน โหลดในแนวรัศมี และโมเมนต์เอียงได้เป็นชิ้นส่วนส่งกำลังของเครื่องจักรที่จำเป็นมีวงแหวนด้านในและด้านนอก ลูกกลิ้ง และส่วนประกอบอื่นๆ
หนึ่งสามารถพิจารณาไดรฟ์แกว่งเป็นกระปุกเพราะส่วนประกอบการเคลื่อนไหวหลักคือแบริ่งแกว่งและเพลาหนอนนอกจากนี้ยังประกอบด้วยส่วนประกอบเสริม เช่น ซีล ตัวเรือน และมอเตอร์ในฐานะแหล่งพลังงาน มอเตอร์ขับเคลื่อนแบบหมุนมักจะเป็นมอเตอร์เกียร์ดาวเคราะห์ DC, มอเตอร์ DC สเต็ป, มอเตอร์เกียร์ AC เป็นต้น มอเตอร์ไฮดรอลิกแบบกระแสสลับส่วนใหญ่จะใช้ในเครื่องจักรก่อสร้างเป็นระบบขับเคลื่อนกำลังเนื่องจากส่วนประกอบหลักคือตัวขับวงแหวนแกว่ง ตัวขับแกว่งจึงสามารถทนต่อแรงในแนวแกนและแนวรัศมีได้อย่างง่ายดาย
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | แรงบิดในการถือครอง (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
หลักการทำงานของไดรฟ์แกว่ง
ตัวหนอนถูกขับเคลื่อนด้วยมอเตอร์ซึ่งขับเคลื่อนวงแหวนรอบนอกของวงแหวนหมุนเพื่อหมุนวงแหวนรอบนอกจะส่งแรงบิดผ่านหน้าแปลนและวงแหวนด้านในของวงแหวนหมุนได้รับการแก้ไขในตัวเรือน
ไดรฟ์ Slewing มีการล็อคตัวเองแบบย้อนกลับเนื่องจากไดรฟ์เฟืองตัวหนอนที่มีลักษณะการล็อคตัวเองแบบย้อนกลับคุณลักษณะนี้ช่วยเพิ่มความเสถียรของการทำงานของโฮสต์และปัจจัยด้านความปลอดภัยอย่างมากเมื่อเทียบกับผลิตภัณฑ์วงสวิงแบบดั้งเดิม กล่องเกียร์ของไดรฟ์สวิงนั้นติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งมาก
