รายละเอียดสินค้า:
|
| พิมพ์: | ไดรฟ์แกว่งแกนเดี่ยว | ระดับความปลอดภัย: | IP65 |
|---|---|---|---|
| ได้รับการรับรอง: | ISO9001, CE | ปกป้องคุณสมบัติ: | สิ่งที่ส่งมาด้วย |
| วัสดุ: | QT | การรับประกัน: | 5~10 ปี |
| ขนาด: | 3 นิ้วถึง 25 นิ้ว | แอปพลิเคชัน: | ระบบติดตามดวงอาทิตย์ |
| เน้น: | slewing drive for solar tracking system,slew drive for solar tracker |
||

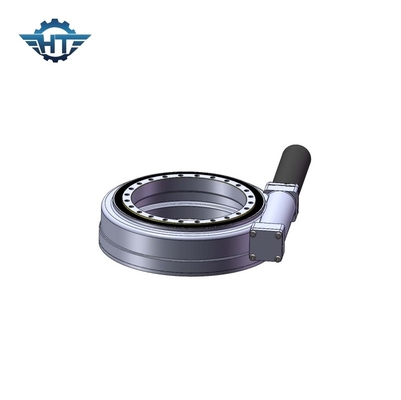

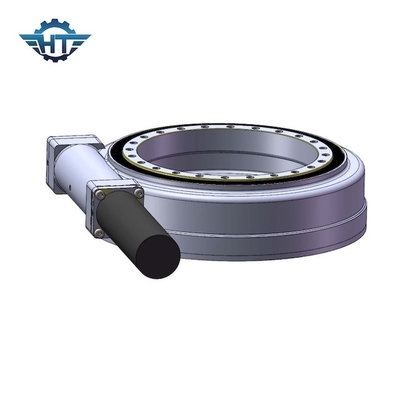

Anti Rust C4 Solar Slew Drive พร้อมมอเตอร์เกียร์ Hall สำหรับระบบติดตามดวงอาทิตย์
คำอธิบายไดรฟ์ Solar Slew
การออกแบบกลไกของตัวติดตามควรคำนึงถึงการกระจัดสูงสุดของดวงอาทิตย์ในช่วงครีษมายัน (มุมออฟเซ็ตสูงสุดระหว่างแกน)ตัวติดตามแกนเดี่ยวแบบแบนหรือตัวติดตามแกนเชิงขั้ว (แกนเดียวเฉียง) การเคลื่อนที่เชิงมุมสูงสุดมักจะไม่เกินหรือ 120 °
การออกแบบโครงสร้างทางกลของตัวขับเหวี่ยงต้องแน่นและมั่นคง โดยคำนึงถึงการขยายตัวทางความร้อนของโลหะและการติดตั้งไดรฟ์ตัวหมุนที่ถูกต้อง
ในกรณีของการสึกหรอทางกลที่เหมาะสม การสูญเสียแรงดันลมและค่าเสื่อมราคาวัสดุ ระบบติดตามสามารถรับประกันระยะเวลาการใช้งาน 25 ปีในเวลาเดียวกัน เพื่อป้องกันอายุการใช้งานที่ยาวนาน ทุกส่วนของไดรฟ์ฆ่าต้องชุบด้วยไฟฟ้าหรือการรักษาพื้นผิวป้องกันสนิมอื่นๆ
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
คำแนะนำในการติดตั้ง
โดยทั่วไปแล้วไดรฟ์แกว่งรุ่น SE จะได้รับการติดตั้งในแนวนอนและเราแนะนำให้ติดตั้งในแนวนอนโดยคำนึงถึงประสิทธิภาพของไดรฟ์แกว่ง
