รายละเอียดสินค้า:
|
| พิมพ์: | VE แกว่งไดรฟ์ | วัสดุ: | 42CrMo หรือ 50Mn |
|---|---|---|---|
| การรับประกัน: | 5~10 ปี | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| ประเภทของฟัน: | ฟันกราม | เครื่องยนต์: | AC หรือ DC หรือ Hydarulic |
| สี: | ความต้องการของลูกค้า | แอปพลิเคชัน: | ระบบพลังงานแสงอาทิตย์แบบเข้มข้น |
| เน้น: | solar tracker drive,slewing drive for solar tracking system |
||

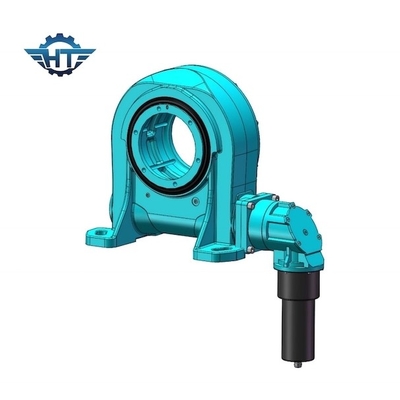

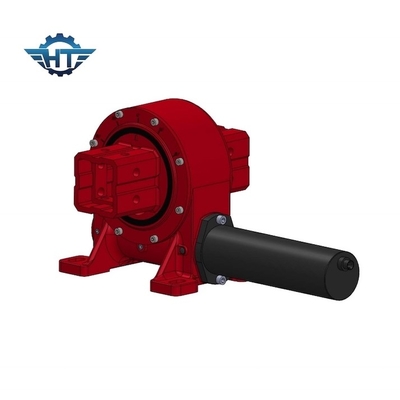

กระปุกเกียร์หนอนหนัก IP66 ล้อมรอบไดรฟ์ฟันเฟืองแบบ Zero Backlash สำหรับระบบพลังงานแสงอาทิตย์แบบเข้มข้น
Worm Gearbox คำอธิบาย
ไดรฟ์ Slew เป็นยูนิตแบบ all-in-one ที่ประกอบด้วยวงแหวนเหวี่ยง เกียร์ ตัวเรือน และมอเตอร์ (แบบไฟฟ้าหรือแบบไฮดรอลิก) และได้รับการออกแบบมาสำหรับการโหลดตามแนวแกน แนวรัศมี และโมเมนต์เราได้พัฒนาไดรฟ์ฟันเฟืองตัวหนอนที่มีฟันเฟืองสูงเป็นพิเศษสำหรับการใช้งานที่ต้องการความแม่นยำสูง
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
คุณสมบัติ
1. Hangtuo slew Drives ขับเคลื่อนด้วยเทคโนโลยีหนอนแก้วชั่วโมง (Double Enveloping) เพื่อเพิ่มการจัดการโหลด ประสิทธิภาพ และความแม่นยำ
2. ผลิตรูปแบบไดรฟ์ ขนาดรุ่น ช่วงประสิทธิภาพ ตัวเลือกการซีล และลักษณะการติดตั้งที่หลากหลาย
3. ขนาดรุ่นมาตรฐานตั้งแต่เส้นผ่านศูนย์กลาง 75 มม. ถึง 800 มม.
4. ฟันเฟือง ฟันเฟืองเกือบเป็นศูนย์
5. ล็อคตัวเอง
หลายตัวเลือก
1. อัตราทดเกียร์ 31:1 ถึง 150:1
2. การติดตั้งหลายแกนในแนวนอน แนวตั้ง หรือหลายแกนรวมกัน
3. หนอนตัวเดียวหรือหนอนตัวคู่
4. ตัวเลือกมอเตอร์ไฟฟ้าหรือไฮดรอลิก
5. ที่อยู่อาศัย: เปิดหรือปิด
6. การกำหนดค่าอินพุตที่กำหนดเอง
7. การออกแบบที่กำหนดเองตามความต้องการของแอปพลิเคชัน
